Technický list RP 25 / 18 X 20 S

Produktový katalog RP/MP/RQ

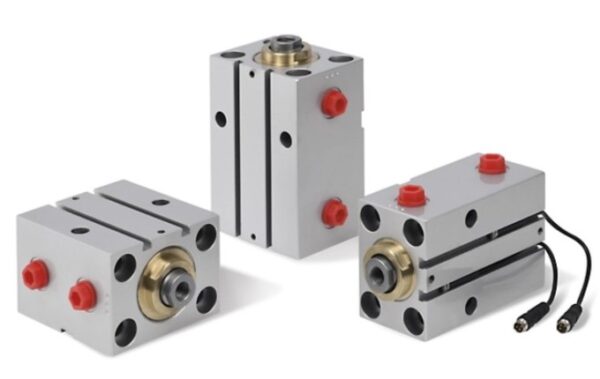

Hydraulický válec CONFORTI RP 25/18 X 20 S patří do kompaktní řady RP, vyrobené z lehké slitiny s povrchovou úpravou proti opotřebení. Tato konstrukce zajišťuje nízkou hmotnost, modulární řešení a dlouhou životnost i při opakovaném provozu. Válec je navržen podle mezinárodních norem a díky své spolehlivosti se stal oblíbenou volbou v oblasti průmyslové automatizace.

Kódové označení RP 25 / 18 X 20 S znamená:

• 25 – průměr pístu 25 mm

• 18 – průměr pístnice 18 mm

• 20 – zdvih 20 mm

• X – Závitové otvory pro olejové přípojky

• S – těsnění standardní konfigurace s rychlostí do 0,5 m/s

Konstrukce a materiály
Válce RP jsou vyrobeny z hliníkové slitiny se zvýšenou pevností a úpravou proti opotřebení. Tento materiál přináší výhodu nízké hmotnosti a zároveň dostatečné robustnosti pro automatizační aplikace.

Provozní parametry

• Provozní tlak: až 160 bar

• Teplotní rozsah: –20 °C až +80 °C (standardní těsnění), až +150 °C (s Viton®)

• Rychlost pístu: do 0,5 m/s (S), nebo do 1 m/s (L, G, H)

• Dostupné průměry: 25 – 100 mm

• Standardní zdvihy: 20, 50, 80 a 100 mm (jiné délky na vyžádání)

Výhody válce RP

1. Nízká hmotnost díky hliníkové konstrukci

2. Kompaktní rozměry – vhodné i do stísněných prostor

3. Flexibilní konfigurace těsnění a doplňků

4. Stabilní výkon při tlaku 160 bar

5. Snadná údržba díky standardizovaným těsnicím sadám

Typické aplikace

• výrobní a montážní linky

• balicí stroje

• manipulátory a pick-and-place zařízení

• testovací a měřicí přípravky

• automatizované stroje s krátkým zdvihem
