Hydraulické válce CD / DK / MDISO 6020/2 pro standardní průmyslové pohyby
Průmyslové dvojčinné hydraulické válce CD a DK dle normy ISO 6020/2 (DIN 24554) — svorníková konstrukce pro provozní tlak 160 bar, průměry pístu Ø 25–200 mm, zdvih do 4000 mm a 14 variant uchycení. Vhodné pro automotive, výrobní linky, obráběcí stroje a upínací mechanismy. Řada MD přidává magnetické snímače polohy pístu (mezipolohy i koncové) — snímač na svorníku, posuvný po délce zdvihu. Dodává hydraulika.store, autorizovaný distributor Conforti Oleodinamica pro ČR, SK a EU — s online konfigurátorem, CAD modely zdarma a dodáním do 14 pracovních dnů (urgentně do 48 h).
Časté dotazy k svorníkovým válcům ISO 6020/2
Klepněte na otázku — odpověď se zobrazí níže. Ověřeno podle technické dokumentace Conforti Oleodinamica.
Užitečné články z naší Poradny: Jak vybrat dvojčinný hydraulický válec — 7 kroků → Zaměnitelnost konkurenčních válců dle ISO → Modulární vs. svařované hydraulické válce → Montáž, údržba a servis válců — KIT Conforti → Všechny články v Poradně →
Vyberte technické parametry válce a přidejte do poptávky
Zvolte řadu, uchycení, průměr a zdvih. Konfigurátor dopočítá sílu na výsuv i zásuv a potřebný průtok oleje, zobrazí 3D model a vygeneruje konfigurační kód válce (SKU).
Výběr uchycení
Vyberte konfiguraci hydraulického válce
DK — Ø 125–200 mm, těžší aplikace a vyšší síly
MD — jako CD/DK + drážky pro magnetické snímače (max. 125 mm)
Řada se přepne automaticky podle průměru.
CD / DK / MD: max. 160 bar
Zaškrtnutím „Upravit ručně" lze tlak snížit pro specifické aplikace.
CD: 25–100 mm · DK: 125–200 mm · MD: 25–125 mm
Volba průměru přepne řadu automaticky.
Tenčí pístnice = větší síla při zásuvu.
Silnější pístnice = vyšší odolnost vůči vzpěru při dlouhém zdvihu.
Používá se pro stejnou sílu a rychlost v obou směrech nebo mechanické vedení.
K — vpředu i vzadu
V — pouze přední strana (výsuv)
Z — pouze zadní strana (zásuv)
– — bez tlumení
SJ50 — 1000–1500 mm · SJ100 — 1500–2000 mm
SJ150 — 2000–3000 mm · SJ200 — nad 3000 mm
Typické hodnoty: 30–100 mm/s pro průmyslové aplikace.
Při rychlosti nad 500 mm/s se automaticky zvolí těsnění L.
L — nízké tření, rychlé cykly, max. 1 m/s
H — Viton® pro vysoké teploty (až +150 °C)
G — NBR + PTFE CG pro kapaliny HFC
SF — vnitřní závit pro montáž protikusem
ST — plovoucí kloub pro vyrovnání nesouososti
SL — vnější závit dle DIN 24554
SK — vpředu i vzadu (doporučeno pro svislou montáž)
SV — pouze vpředu · SZ — pouze vzadu
SPV — přední · SPZ — zadní · SPK — obě strany
Snímač funguje jen s tlumením na stejné straně — tlumení proto nastavíme automaticky.
Dostupné pro CD / DK od Ø 40 mm (u řady MD se používají magnetické snímače).
Kdy zvolit svorníkový, protipřírubový nebo magnetický válec?
Řady CD / DK pokrývají standardní průmyslové aplikace do zdvihu 2000 mm. Pro dlouhé zdvihy a vyšší tlaky slouží řada HD / HK (ISO 6020/2 s protipřírubami, do 4000 mm). MD přidává magnetické snímače polohy pístu (mezipolohy i koncové, snímač na svorníku) a zachovává stejnou zástavbu jako CD / DK.
Řada CD / DK (svorníkové)ISO 6020/2
Svorníková · 160 bar (test 240) · Ø 25–200 mm · zdvih do 2000 mm. Automotive, přípravky, upínání, automatizace.
Detail řady CD / DK →
Řada HD / HK (protipříruby)210 bar
ISO 6020/2 s protipřírubami · 210 bar (test 315) · zdvih do 4000 mm. Dlouhé zdvihy, vyšší tlaky, lisy.
Detail řady HD / HK →
Řada MD (magnetický píst)Snímač
Svorníková + magnetický píst, snímače SH / SR na svornících · 160 bar · Ø 25–125 mm. Snímání polohy pístu (mezipolohy i koncové), PLC.
Detail řady MD →

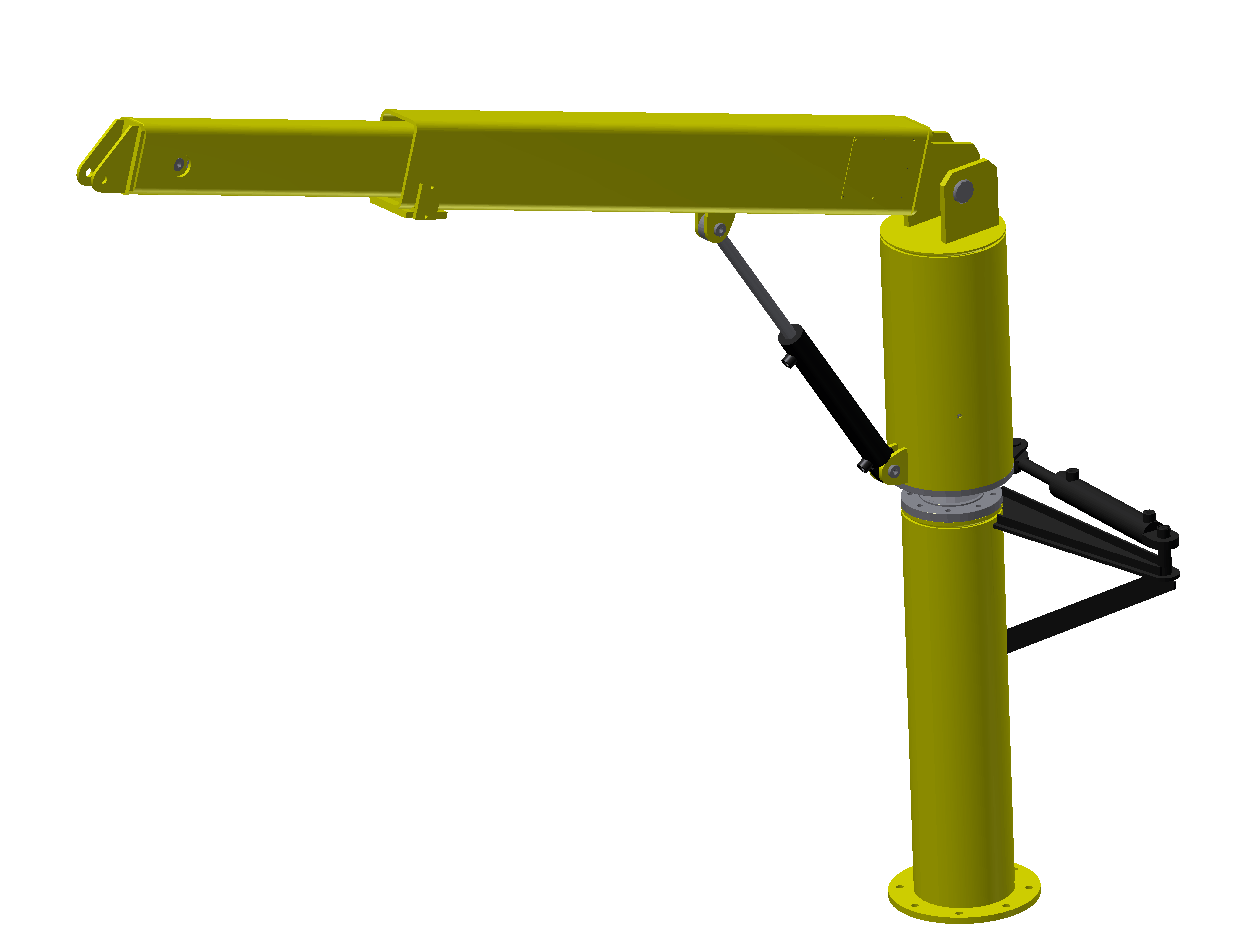

Zvedací mechanismy
Manipulace těžkých břemen

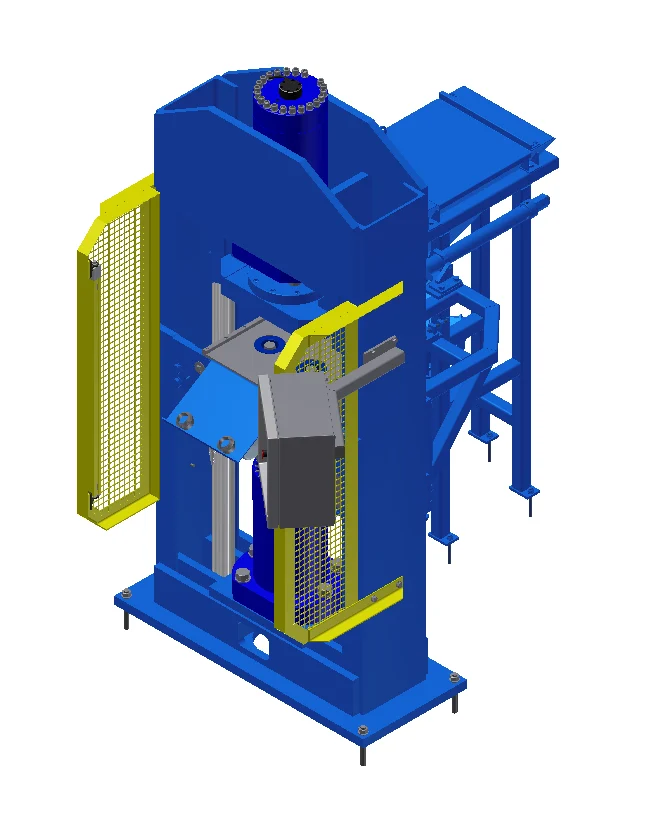

Vedlejší pohyby lisu

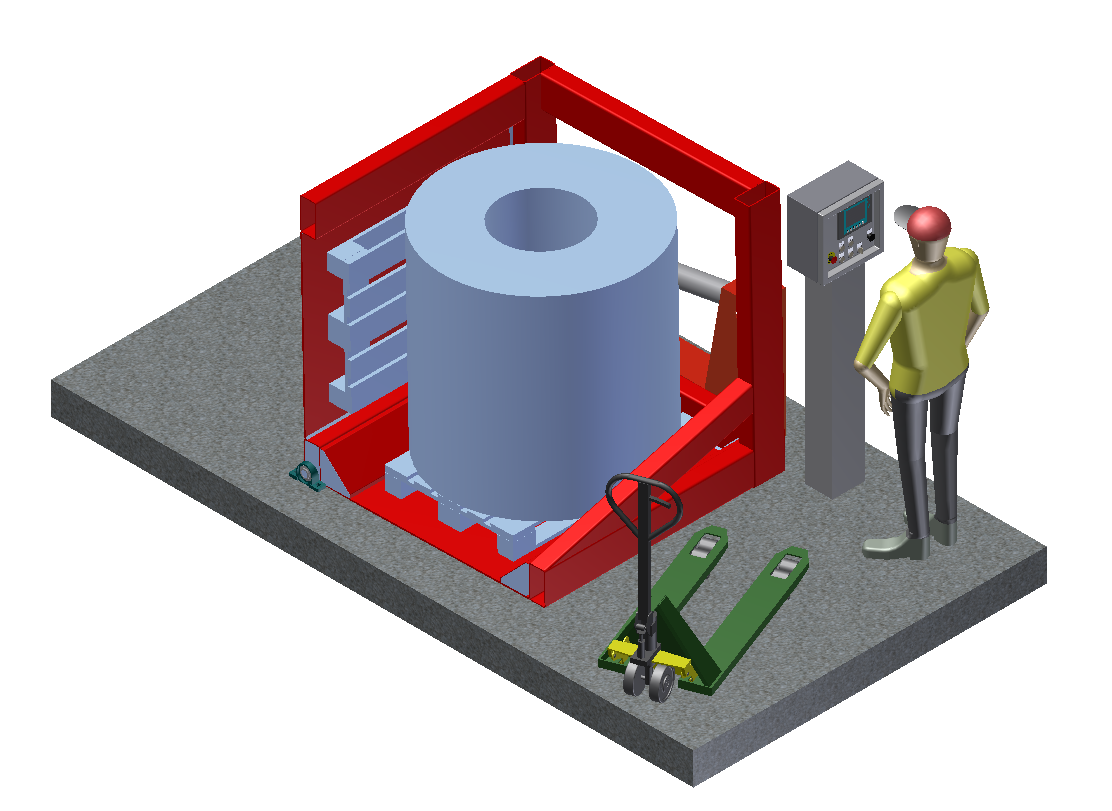

Překlápěč svitků
Tváření plechu
Uzávěry tlakových nádob
Příklady použití hydraulických válců v průmyslu
Linky pro zpracování plechu, zvedací a manipulační zařízení, automatizační linky a speciální stroje — svorníkové válce CD / DK dle ISO 6020/2 jsou standardem pro běžné průmyslové pohyby do 160 bar. Řada MD s magnetickými snímači navíc obsluhuje upínací a aretační systémy obrobků u CNC strojů (potvrzení polohy před obráběním) a řízení složitých pohybových sekvencí. Díky standardizovaným zástavbovým rozměrům jsou CD / DK / MD přímou náhradou za válce Parker, Bosch Rexroth i Festo.
Konkrétní nasazení řady CD / DK / MD: Válce CD / DK pro automotive a automatizaci → Válce CD / DK pro vstřikolisy a plastikářský průmysl →
Potřebujete pomoc s výběrem válce pro Vaši aplikaci?CAD modely a 2D výkresy hydraulických válců
Stáhněte 3D model nebo 2D výkres pro přesně nakonfigurovaný hydraulický válec. Model odpovídá průměru pístu, pístnici, uchycení a zdvihu z konfigurátoru. Formáty STEP, IGES, Parasolid, STL, DWG, DXF a PDF zdarma.
Jak získat 3D model nebo výkres válce CD / DK / MD
- 1Nakonfigurujte válec — nastavte průměr, pístnici, uchycení a zdvih v konfigurátoru výše a přidejte do poptávky
- 2Otevřete sekci 2D / 3D model — po přidání produktu do poptávky se zobrazí konfigurační kód (SKU)
- 3Přepište konfigurační kód (SKU) — vložte kód válce do „CODE WIZARD" a potvrďte konfiguraci
- 4Zvolte formát a stáhněte — STEP, IGES, Parasolid, DWG, DXF a další
