ISO 6020/2 · Svorníky
CD / DK
Standardní válce pro automotive, výrobní linky, přípravky a upínání.
ISO hydraulické válce · Automotive & Automatizace
Hydraulické válce pro automotive, výrobní linky a automatizovaná pracoviště
V automotive, automatizovaných pracovištích a obráběcích aplikacích se nejčastěji používají hydraulické válce podle norem ISO 6020/2. Hlavní výhodou ISO válců je standardizované uchycení, lepší zaměnitelnost, snadnější údržba, dostupnost náhradních dílů a ověřené provedení pro průmyslový provoz.
160 bar
ISO 6020/2 provozní tlak
Ø 25–200 mm
Průměr pístu
14 typů
Variant uchycení ISO
ISO 6020/2 · Snímač
MD
ISO válce se snímači pro koncové polohy. Nejsou určeny pro průběžné měření celé dráhy.

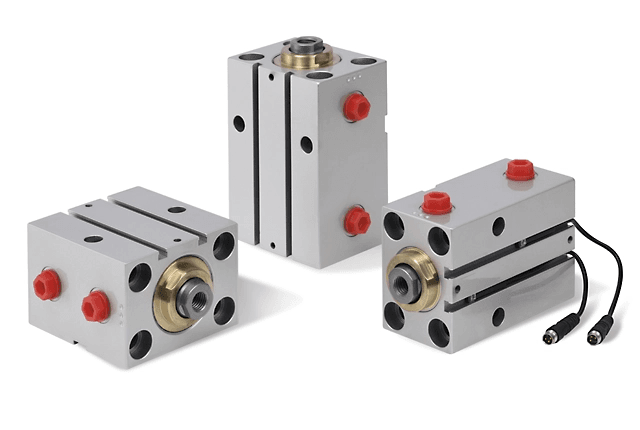

Kompaktní · 160–250 bar
RP / MP / RQ
Kompaktní válce pro omezený prostor, přípravky a upínání.
Pozor: Magnetické snímače u řady MD jsou určeny pouze pro
koncové polohy — nikoliv pro průběžné měření dráhy. Pro přesné polohování
a kontinuální řízení jsou vhodné
servo válce řady TD.
Typické použití
Kam tyto válce dávají smysl
ISO hydraulické válce a kompaktní válce se nejčastěji používají tam, kde je důležitá opakovatelnost pohybu, standardizace uchycení a dostupnost náhradních dílů.
Automotive výrobní linky
Přítlak, zajištění polohy, pracovní přípravky, montážní stanice a automatizované uzly.
Automatizovaná pracoviště
Lineární pohyby, opakované pracovní cykly, polohování a vyhazování dílů.
Obráběcí stroje
Hydraulické upínání obrobků, přítlačné mechanismy a pomocné pohyby stroje.
Přípravky a upínání
Kompaktní i standardní válce podle prostoru, zdvihu, tlaku a typu uchycení.
Nástrojárny
Řešení pro menší zástavbové prostory, pracovní přípravky a montážní operace.
Provoz s důrazem na údržbu
ISO uchycení usnadňuje výměnu válce a servis bez zásadních změn konstrukce.
Přednastavení podle aplikace
Vyberte typ aplikace
Volba níže přednastaví doporučenou řadu válce v konfigurátoru. Řadu lze dále ručně upravit.
Pro automotive linky a standardní průmyslové aplikace bývá nejčastější volbou řada CD / DK.
Způsob konfigurace
Zvolte manuální konfiguraci nebo přejděte do plného konfigurátoru pro výpočet podle požadované síly.
Typ uchycení
Uchycení zvolíte kliknutím na miniaturu. Zobrazují se jen technicky dostupné varianty pro aktuální konfiguraci.
Manuální konfigurace
Zadejte parametry válce. Síla na výsuv i zásuv se dopočítají automaticky.
CD — průměr 25–100 mm, standarda výrobní linka
DK — průměr 125–200 mm, těžší aplikace
MD — jako CD/DK, ale s drážkami pro snímače polohy (max 125 mm)
RP/MP — kompaktní do 160 bar
RQ — kompaktní do 250 bar
DK — průměr 125–200 mm, těžší aplikace
MD — jako CD/DK, ale s drážkami pro snímače polohy (max 125 mm)
RP/MP — kompaktní do 160 bar
RQ — kompaktní do 250 bar
Maximální provozní tlak je dán normou ISO a řadou válce.
ISO 6020/2 (CD/DK/MD): max 160 bar
RP/MP: max 160 bar · RQ: max 250 bar
Zaškrtnutím „Upravit ručně" lze tlak snížit pro specifické aplikace.
ISO 6020/2 (CD/DK/MD): max 160 bar
RP/MP: max 160 bar · RQ: max 250 bar
Zaškrtnutím „Upravit ručně" lze tlak snížit pro specifické aplikace.
Průměr pístu určuje maximální sílu válce.
Čím větší průměr, tím větší síla při stejném tlaku.
CD: 25–100 mm · DK: 125–200 mm · MD: 25–125 mm
Kompaktní: 25–100 mm (páry píst/pístnice jsou pevné dle ISO).
Čím větší průměr, tím větší síla při stejném tlaku.
CD: 25–100 mm · DK: 125–200 mm · MD: 25–125 mm
Kompaktní: 25–100 mm (páry píst/pístnice jsou pevné dle ISO).
Pro každý průměr pístu jsou dle ISO 6020/2 dostupné 2–3 průměry pístnice.
Tenčí pístnice = větší síla při zásuvu (menší plocha odečtená).
Silnější pístnice = větší odolnost vůči vzpěru při dlouhém zdvihu.
Tenčí pístnice = větší síla při zásuvu (menší plocha odečtená).
Silnější pístnice = větší odolnost vůči vzpěru při dlouhém zdvihu.
Druhá pístnice vytváří průchozí válec (oboustranná pístnice).
Používá se tehdy, kdy je potřeba stejná síla i rychlost v obou směrech, nebo pro mechanické vedení na druhé straně.
Používá se tehdy, kdy je potřeba stejná síla i rychlost v obou směrech, nebo pro mechanické vedení na druhé straně.
Hydraulické tlumení na konci zdvihu chrání válec před rázem.
K — tlumení vpředu i vzadu (doporučeno pro rychlé cykly)
V — pouze přední strana (výsuv)
Z — pouze zadní strana (zásuv)
– — bez tlumení (nižší cena, pomalejší aplikace)
K — tlumení vpředu i vzadu (doporučeno pro rychlé cykly)
V — pouze přední strana (výsuv)
Z — pouze zadní strana (zásuv)
– — bez tlumení (nižší cena, pomalejší aplikace)
Zadejte požadovaný zdvih v mm.
Pro zdvihy nad 1000 mm je automaticky doporučen odpovídající Spacer.
Pro zdvihy nad 2000 mm je vhodné ověřit riziko vzpěru pístnice.
Kompaktní válce: pevné zdvihy 20 / 50 / 80 / 100 mm.
Pro zdvihy nad 1000 mm je automaticky doporučen odpovídající Spacer.
Pro zdvihy nad 2000 mm je vhodné ověřit riziko vzpěru pístnice.
Kompaktní válce: pevné zdvihy 20 / 50 / 80 / 100 mm.
Spacer je vložka prodlužující základní délku válce pro velké zdvihy.
SJ50 — zdvihy 1000–1500 mm
SJ100 — zdvihy 1500–2000 mm
SJ150 — zdvihy 2000–3000 mm
SJ200 — zdvihy nad 3000 mm
SJ50 — zdvihy 1000–1500 mm
SJ100 — zdvihy 1500–2000 mm
SJ150 — zdvihy 2000–3000 mm
SJ200 — zdvihy nad 3000 mm
Rychlost posuvu pístnice slouží k výpočtu potřebného průtoku oleje.
Typické hodnoty: 30–100 mm/s pro průmyslové aplikace.
Při rychlosti nad 500 mm/s je automaticky zvoleno těsnění L (nízké tření).
Typické hodnoty: 30–100 mm/s pro průmyslové aplikace.
Při rychlosti nad 500 mm/s je automaticky zvoleno těsnění L (nízké tření).
S — Standardní PU těsnění, univerzální použití
L — PTFE nízké tření, rychlé cykly (>500 mm/s), přesné pohyby
H — PTFE + Viton, vysoké teploty nebo agresivní médium
G — PTFE CG pro kapaliny HFC (vodní emulze)
L — PTFE nízké tření, rychlé cykly (>500 mm/s), přesné pohyby
H — PTFE + Viton, vysoké teploty nebo agresivní médium
G — PTFE CG pro kapaliny HFC (vodní emulze)
Typ zakončení vystupující pístnice.
Vnější závit — standardní, nejčastější
SF vnitřní závit — pro čisté prostředí bez nečistot v závitu
ST čep — pro přímé čepové uchycení
SL DIN 24554 — prodloužený vnější závit dle normy
Vnější závit — standardní, nejčastější
SF vnitřní závit — pro čisté prostředí bez nečistot v závitu
ST čep — pro přímé čepové uchycení
SL DIN 24554 — prodloužený vnější závit dle normy
Odvzdušňovací ventil umožňuje odvod vzduchu ze systému při prvním naplnění.
SK — vpředu i vzadu (doporučeno pro svislou montáž)
SV — pouze vpředu · SZ — pouze vzadu
Bez odvzdušnění je vhodné pro systémy s dobrým odvzdušněním okruhu.
SK — vpředu i vzadu (doporučeno pro svislou montáž)
SV — pouze vpředu · SZ — pouze vzadu
Bez odvzdušnění je vhodné pro systémy s dobrým odvzdušněním okruhu.
CK45 — standardní chromovaná ocel, většina aplikací
RRB — zušlechtěná, vyšší pevnost a odolnost
RRH — kalená, pro abrazivní prostředí
RRK — nikromová ocel, korozní odolnost
RRX — nerezová, pro potravinářství a čistá prostředí
RRB — zušlechtěná, vyšší pevnost a odolnost
RRH — kalená, pro abrazivní prostředí
RRK — nikromová ocel, korozní odolnost
RRX — nerezová, pro potravinářství a čistá prostředí
3D Konfigurátor
Zvolte typ uchycení v levém panelu. Konfigurátor dopočítá technické parametry a zobrazí odpovídající 3D model.
Výsledný kód válce
CD 25 / 12 X S
Síla výsuv
—
Síla zásuv
—
Průtok
—
3D náhled
Typ uchycení X
Code Wizard — CAD modely
Po sestavení kódu válce přejděte do Code Wizard, zadejte kód a stáhněte CAD model.
