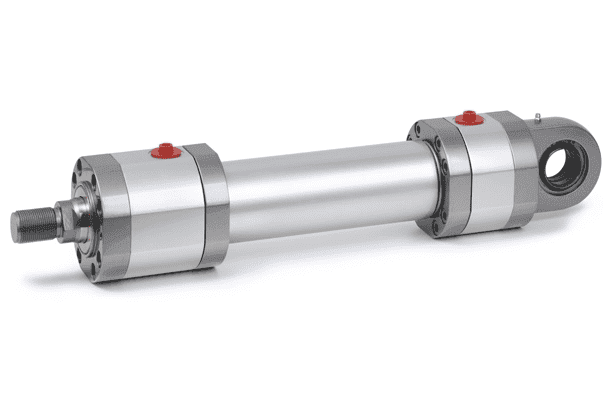

ISO 6022 · 250 bar
DP
Robustní válce pro vysoké zatížení, těžké provozy, tvářecí stroje a aplikace s vyšším pracovním tlakem.
Hydraulické válce · Válcovny & Tvářecí stroje
Hydraulické válce pro válcovny, tvářecí stroje a aplikace s vysokým zatížením
Pro válcovny, tvářecí stroje, těžké lisy a aplikace s vysokým zatížením se nejčastěji používají válce řad DP ISO 6022, HD / HK ISO 6020/2 a při požadavku na přesné kontinuální řízení polohy také TP. Hlavní výhodou je robustní konstrukce, vysoká zatížitelnost a široké možnosti konfigurace.
250 bar
DP ISO 6022 provozní tlak
210 bar
HD / HK ISO 6020/2
Ø 50–200 mm
Průměr pístu
ISO 6020/2 · 210 bar
HD / HK
Průmyslové válce pro náročnější aplikace, vyšší zatížení, lisy a robustní mechanismy.
Servo · Přesné polohy
TP
Řešení pro přesné kontinuální měření polohy, řízení pohybu a vysokou přesnost.
Typické použití
Kam tyto válce dávají smysl
Hydraulické válce pro vysoké zatížení se používají tam, kde je důležitá robustnost, dlouhá životnost, vysoká síla a spolehlivost v těžkých průmyslových podmínkách.
Válcovny
Pracovní pohyby, přítlak, polohování mechanismů a řízení silově namáhaných částí zařízení.
Tvářecí stroje
Pohony a pracovní uzly strojů, kde je vyžadována vysoká síla, tuhost a spolehlivost provozu.
Těžké lisy
Náročné aplikace s vysokým silovým zatížením, robustní konstrukcí a dlouhodobým provozem.
Průmyslové mechanismy
Přestavování, pracovní posuvy, aretace a hydraulické pohyby v těžkých provozech.
Vysoce zatěžované pohyby
Aplikace s vyššími nároky na tlak, pevnost konstrukce a životnost hydraulického válce.
Přesné řízení polohy
Pokud je nutné kontinuální snímání a přesné řízení, vhodným řešením jsou servo válce TP.
Přednastavení podle aplikace
Vyberte typ aplikace
Volba níže přednastaví doporučenou řadu válce v konfigurátoru. Řadu lze dále ručně upravit.
Pro válcovny a těžké provozy bývá nejčastější volbou řada DP.
Způsob konfigurace
Zvolte manuální konfiguraci nebo přejděte do plného konfigurátoru pro výpočet podle požadované síly.
Typ uchycení
Uchycení zvolíte kliknutím na miniaturu. Zobrazují se jen technicky dostupné varianty pro aktuální konfiguraci.
Manuální konfigurace
Zadejte parametry válce. Síla na výsuv i zásuv se dopočítají automaticky.
DP (ISO 6022) — průměr 50–200 mm, až 250 bar. Heavy-duty pro nejvyšší zatížení.
HD — průměr 50–100 mm, až 210 bar, ISO 6020/2 s přírubami.
HK — průměr 125–200 mm, až 210 bar, ISO 6020/2 s přírubami.
TP — přesné servo řízení polohy, otevře dedikovanou stránku.
HD — průměr 50–100 mm, až 210 bar, ISO 6020/2 s přírubami.
HK — průměr 125–200 mm, až 210 bar, ISO 6020/2 s přírubami.
TP — přesné servo řízení polohy, otevře dedikovanou stránku.
Maximální provozní tlak závisí na řadě:
DP (ISO 6022): max 250 bar
HD / HK (ISO 6020/2): max 210 bar
Při zadání tlaku nad 210 bar je řada automaticky přepnuta na DP. Zaškrtnutím lze tlak upravit ručně.
DP (ISO 6022): max 250 bar
HD / HK (ISO 6020/2): max 210 bar
Při zadání tlaku nad 210 bar je řada automaticky přepnuta na DP. Zaškrtnutím lze tlak upravit ručně.
Průměr pístu určuje maximální sílu válce.
HD: 50–100 mm · HK: 125–200 mm
DP: 50–200 mm (robustnější pístnice oproti HD/HK)
Překročení hranice 100/125 mm automaticky přepíná mezi HD a HK.
HD: 50–100 mm · HK: 125–200 mm
DP: 50–200 mm (robustnější pístnice oproti HD/HK)
Překročení hranice 100/125 mm automaticky přepíná mezi HD a HK.
Průměry pístnic jsou normou předepsané kombinace k průměru pístu.
DP má robustnější pístnice než HD/HK pro stejný průměr pístu — vhodné pro vyšší boční zatížení a větší zdvihy.
Silnější pístnice = větší odolnost vůči vzpěru a bočnímu namáhání.
DP má robustnější pístnice než HD/HK pro stejný průměr pístu — vhodné pro vyšší boční zatížení a větší zdvihy.
Silnější pístnice = větší odolnost vůči vzpěru a bočnímu namáhání.
Druhá pístnice vytváří průchozí válec (oboustranná pístnice).
Pro těžké aplikace je vhodná tam, kde je potřeba mechanické vedení na obou stranách nebo symetrická síla.
Pro těžké aplikace je vhodná tam, kde je potřeba mechanické vedení na obou stranách nebo symetrická síla.
Hydraulické tlumení na konci zdvihu je zvláště důležité u těžkých válců.
K — tlumení vpředu i vzadu (doporučeno pro válcovny a těžké provozy)
V — pouze přední strana · Z — pouze zadní strana
– — bez tlumení (pouze pro pomalé pohyby nebo aretaci)
K — tlumení vpředu i vzadu (doporučeno pro válcovny a těžké provozy)
V — pouze přední strana · Z — pouze zadní strana
– — bez tlumení (pouze pro pomalé pohyby nebo aretaci)
Zadejte požadovaný zdvih v mm.
DP: spacer od 1500 mm · HD/HK: spacer od 1000 mm
Pro zdvihy nad 4000 mm je automaticky doporučena řada DP.
U těžkých válců s velkými zdvihy vždy ověřte vzpěr pístnice.
DP: spacer od 1500 mm · HD/HK: spacer od 1000 mm
Pro zdvihy nad 4000 mm je automaticky doporučena řada DP.
U těžkých válců s velkými zdvihy vždy ověřte vzpěr pístnice.
Spacer prodlužuje základní délku válce pro velké zdvihy.
DP: SJ50 od 1500 mm · SJ100 od 2000 mm · SJ150 nad 3000 mm
HD/HK: SJ50 od 1000 mm · SJ100 od 1500 mm · SJ150 od 2000 mm · SJ200 nad 3000 mm
DP: SJ50 od 1500 mm · SJ100 od 2000 mm · SJ150 nad 3000 mm
HD/HK: SJ50 od 1000 mm · SJ100 od 1500 mm · SJ150 od 2000 mm · SJ200 nad 3000 mm
Rychlost posuvu slouží k výpočtu potřebného průtoku oleje.
U těžkých aplikací jsou typické rychlosti 10–100 mm/s.
Při rychlosti nad 500 mm/s je automaticky zvoleno těsnění L.
U těžkých aplikací jsou typické rychlosti 10–100 mm/s.
Při rychlosti nad 500 mm/s je automaticky zvoleno těsnění L.
S — Standardní PU těsnění, univerzální použití
L — PTFE nízké tření, rychlé cykly nebo přesné pohyby
H — PTFE + Viton, pro vysoké teploty oleje (nad 70 °C) typické u válcoven
G — PTFE CG pro kapaliny HFC (vodní emulze)
L — PTFE nízké tření, rychlé cykly nebo přesné pohyby
H — PTFE + Viton, pro vysoké teploty oleje (nad 70 °C) typické u válcoven
G — PTFE CG pro kapaliny HFC (vodní emulze)
Typ zakončení vystupující pístnice.
Vnější závit — standardní pro HD/HK i DP
SF vnitřní závit — pro čisté prostředí bez nečistot v závitu
ST čep — pro čepové uchycení (pouze HD/HK)
SL DIN 24554 — prodloužený vnější závit (pouze HD/HK)
Poznámka: DP má zredukovaný výběr koncovek.
Vnější závit — standardní pro HD/HK i DP
SF vnitřní závit — pro čisté prostředí bez nečistot v závitu
ST čep — pro čepové uchycení (pouze HD/HK)
SL DIN 24554 — prodloužený vnější závit (pouze HD/HK)
Poznámka: DP má zredukovaný výběr koncovek.
CK45 — standardní chromovaná ocel
RRB — zušlechtěná, vyšší pevnost pro silně namáhané aplikace
RRH — kalená, pro abrazivní nebo agresivní prostředí válcoven
RRK — nikromová ocel, korozní odolnost
RRX — nerezová, pro speciální prostředí
RRB — zušlechtěná, vyšší pevnost pro silně namáhané aplikace
RRH — kalená, pro abrazivní nebo agresivní prostředí válcoven
RRK — nikromová ocel, korozní odolnost
RRX — nerezová, pro speciální prostředí
3D Konfigurátor
Zvolte typ uchycení v levém panelu. Konfigurátor dopočítá technické parametry a zobrazí odpovídající 3D model.
Výsledný kód válce
DP 50 / 32 A 500 S
Síla výsuv
—
Síla zásuv
—
Průtok
—
3D náhled
Typ uchycení A
Code Wizard — CAD modely
Po sestavení kódu válce přejděte do Code Wizard, zadejte kód a stáhněte CAD model.
