Modulární vs. svařované hydraulické válce — srovnání konstrukcí, servisu a nákladů

Dvě konstrukční filozofie

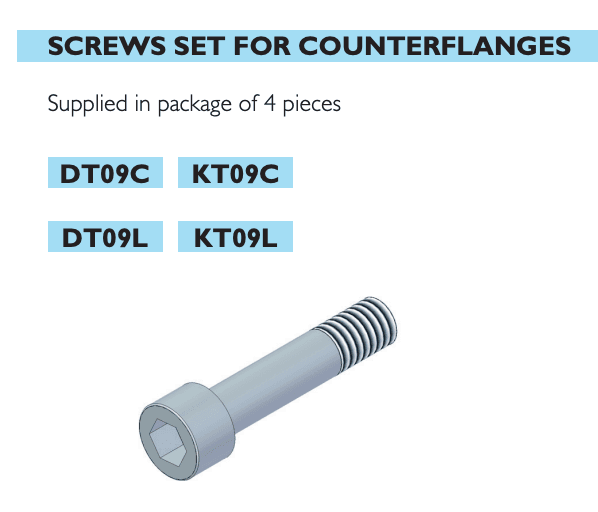

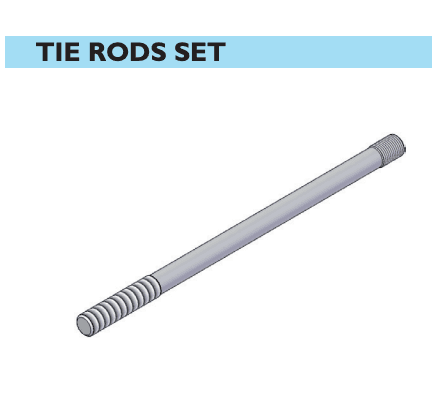

Modulární válec drží pohromadě mechanicky: čtyřmi svorníky (tie-rod, typicky ISO 6020/2), nebo šrouby a protipřírubami či závitovými spoji u těžkých a kruhových provedení. Každý funkční díl — přední a zadní hlava, vodicí pouzdro, píst, tlumicí kroužky, těsnění — je samostatná, vyměnitelná komponenta.

Svařovaný válec má trubku a minimálně jednu hlavu spojené svarem v jeden celek. Vzniká kompaktní, hladké tělo bez vnějších svorníků — typické pro mobilní hydrauliku (nakladače, jeřáby, zemědělská technika), kde hraje roli zástavba, hmotnost a cena při velkých sériích.

Otázka tedy nezní „co je lepší", ale co bude komponentu stát za celou dobu života stroje — a jak rychle ji dostanete zpět do provozu, když selže.

Uchycení: modulární má na výběr, svařovaný zpravidla jen oko–oko

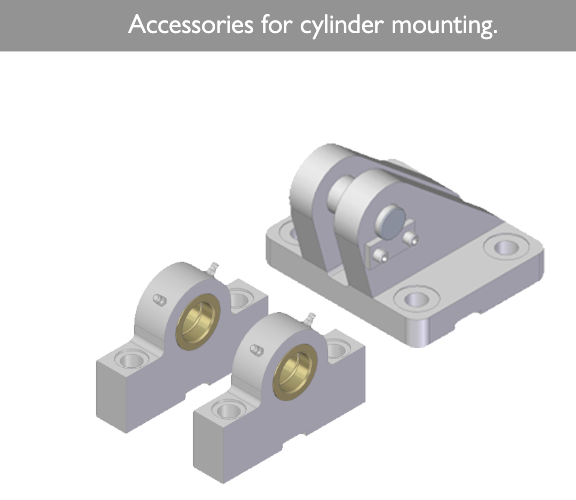

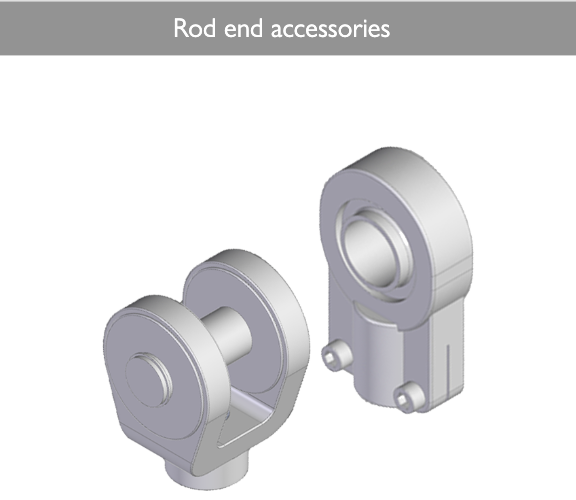

Největší praktický rozdíl je ve způsobu uchycení na stroj. Modulární ISO válec nabízí 14 normovaných variant — přední i zadní příruba, patky, přední a střední čepy, kyvné oko — takže ho lze jednoduše implementovat na konstrukci stroje hned několika způsoby. Svařované válce se naopak standardně vyrábějí jen v provedení oko–oko (clevis–clevis); jinou geometrii uchycení běžně nenabízejí.

Přední přírubaME5 · A

Zadní přírubaME6 · B

PatkyMS2 · E

Přední čepyMT1

Střední čepyMT4 · H

Kyvné kulové okoMP5 · D

Šest z 14 variant uchycení dle ISO 6020/2 (skutečná uchycení Conforti) — svařovaný válec tuto volbu standardně nemá.

Srovnání parametr po parametru

Konfigurovatelnost: co všechno u ISO válce zvolíte

„Standardní" ISO válec neznamená „strnulý". V rámci normy jde volně kombinovat řadu voleb, aniž byste opustili výhody standardizace (skladové náhradní díly, zaměnitelnost, krátké dodací lhůty). Právě v tom je hlavní benefit modulární konstrukce:

• Materiál pístnice — chromovaná CK45 (standard), chromovaná nerez (RRX), tepelně zpracovaná, Nikrom nebo indukčně kalená chromovaná ocel.
• Těsnění — vysokotěsnicí (standard), nízkotřecí (pro přesný a plynulý pohyb), Viton® pro vysoké teploty, nebo pro voda-glykol.
• Tlumení a stěrače — nastavitelné koncové tlumení, kovový stěrač (RM) do prašných a abrazivních provozů, drenáž pouzdra (SD) pro dlouhé zdvihy a rychlé cykly.
• Uchycení — kterékoli ze 14 variant dle normy (viz výše).

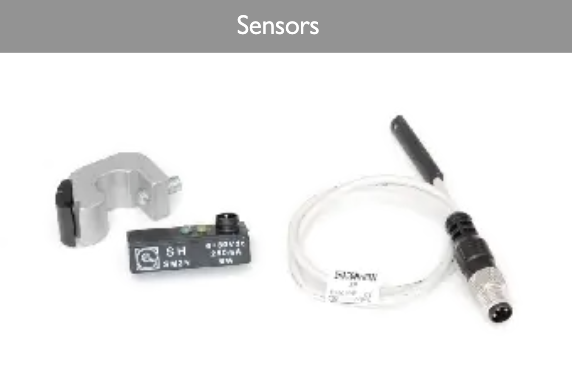

• Snímače — rozšíření o magnetické snímače (řada MD) nebo magnetostrikční transducer (TD / TK / TH / TX) bez konstrukčních kompromisů.
• Lehká údržba — díky rozebiratelnosti a „naskládání" funkčních dílů vyměníte opotřebovatelné části (těsnění, pouzdra) i při nepřetržitém provozu, bez výroby celého válce.

V praxi je proto to, čemu zákazník říká „válec na míru", velmi často ISO válec se správně zvolenými opcemi — a ten má oproti speciálu jednu výhodu navíc: těsnění, pouzdra a písty jsou skladem.

Kdy stačí konfigurovatelný ISO válec

• Agresivní / korozní prostředí — často stačí chromovaná nerezová pístnice (RRX) + chemické niklování těla 20 µm (1200 h v solné mlze, rating 10) místo dražšího celonerezu.
• Prach a abraziva — kovový stěrač (RM) setře i jemné částice, které elastomerový stěrač propustí.
• Dlouhé zdvihy / rychlé cykly — drenáž pouzdra (SD) a u zdvihů nad 2000 mm přírubové provedení (HD / HK), které eliminuje protahování svorníků.
• Snímání polohy — magnetické snímače (MD) nebo transducer (TD / TK / TH / TX), nativně a bez zásahu do konstrukce.
• Radiální zatížení — heavy-duty DP dle ISO 6022 s dvojitým bronzovým vedením pístu a dlouhým bronzovým pouzdrem.

Servis: kde modulární konstrukce vydělává

Náhlá porucha válce zastaví celou linku a náklady prostoje rostou exponenciálně — hodina nečinnosti znamená v náročných provozech tisíce až desetitisíce eur. Rozdíl mezi krizí a rutinou dělá rychlost obnovy:

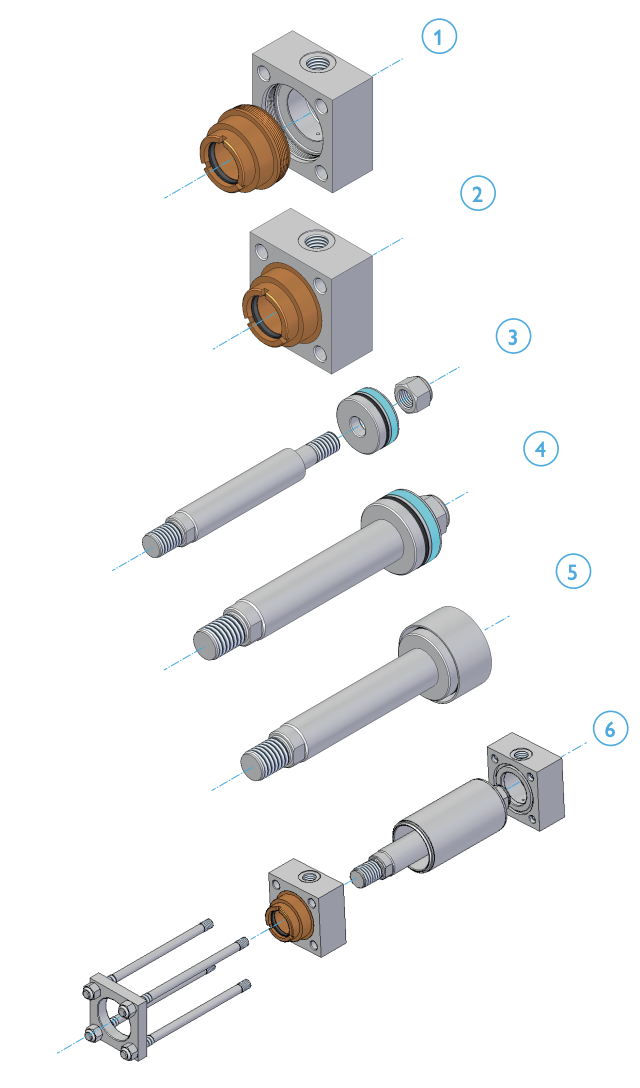

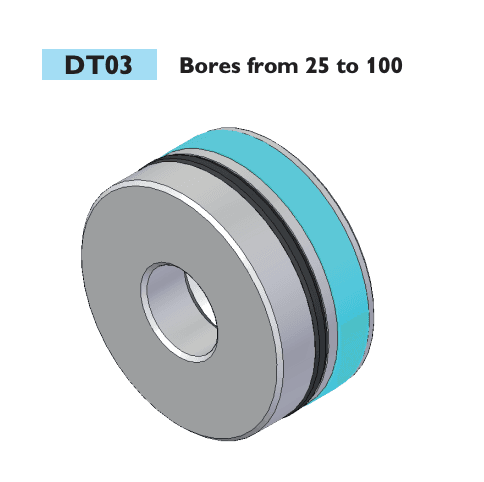

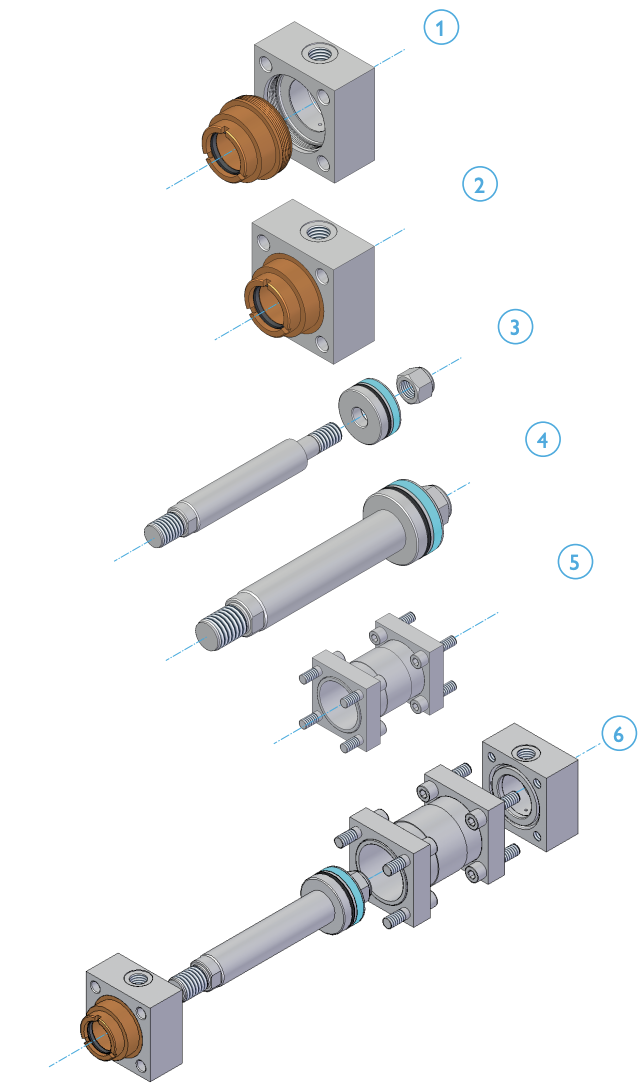

• U modulárního válce vyměníte pouzdro, těsnění nebo píst na místě; komponenty KIT se montují bez speciálního nářadí a dodávají velmi rychle.
• Svorníková konstrukce dle ISO 6020/2 usnadňuje demontáž i preventivní údržbu — přesně proto ji norma i výrobci doporučují tam, kde se s údržbou počítá.
• Když je oprava neekonomická, ISO rozměry umožní nahradit válec kusem jiného výrobce bez úprav stroje — třeba i náhradou za Parker nebo Bosch Rexroth obráceně: strojní park přestává být rukojmím jedné značky.

Svařovaný válec se opravuje hůř: k pístu se často nedostanete bez rozříznutí či vyšroubování zalisované hlavy a po zásahu do svařence nese odpovědnost ten, kdo ho provedl. V mobilní technice, kde je válec levný sériový díl, to nevadí — vymění se celý. V průmyslu s atypickým kusem to znamená čekání na výrobu nového.

Kvalita a předvídatelnost: co dává norma navíc

Modulární válce Conforti se vyrábějí dle ISO 6020/2 (CD/DK 160 bar, těžká řada HD/HK 210 bar) a ISO 6022 (DP, 250 bar). Každý kus projde 100% tlakovou zkouškou dle ISO 10100 na 1,5násobku provozního tlaku (240 / 315 / 375 bar) se záznamem výsledků — dohledatelnost i po letech. Zdvih drží toleranci ISO 8131 (0/+2 mm). Broušená chromovaná pístnice CK45 a bronzová vodicí pouzdra chrání těsnění a prodlužují servisní intervaly.

To neznamená, že svařovaný válec nemůže být kvalitní — znamená to, že u ISO konstrukce je kvalita měřitelná proti normě a servisovatelnost je vlastností konstrukce, ne dobrou vůlí výrobce.

Celkové náklady na vlastnictví (TCO)

Levně koupený válec se může rychle proměnit ve ztrátu, když selže uprostřed výrobního cyklu: zastavená výroba, penále za zpožděné dodávky, přesčasy na dohnání plánu. Do TCO proto patří:

1. pořizovací cena,
2. cena a dostupnost náhradních dílů (těsnění, pouzdra, písty),
3. pracnost servisu (nářadí, čas, kvalifikace),
4. cena prostoje × pravděpodobnost čekání na díl,
5. zůstatková flexibilita (lze válec nahradit jiným dodavatelem?).

V položkách 2–5 modulární ISO konstrukce systematicky vítězí. Svařovaný válec vyhrává v položce 1 — a tam, kde jsou položky 2–5 malé (levný sériový díl na skladě u OEM).

Kdy zvolit co — rychlé vodítko

• Průmyslový stroj, lis, automatizace, dlouhá životnost, drahý prostoj → modulární ISO válec (CD/DK/MD, HD/HK, DP).
• Mobilní stroj, velká série, minimální zástavba, díl běžně skladem → svařovaný válec dává ekonomický smysl.
• Nejste si jisti? Konfigurátor vede výběr podle aplikace; technická konzultace na +420 702 171 872.

Jak vybrat správný modulární válec krok za krokem rozebírá článek Jak vybrat dvojčinný hydraulický válec.
