Jakou řadu hydraulického válce mám zvolit?

Pro standardní průmyslové pohyby do 160 bar volte CD / DK (ISO 6020/2). Pro dlouhé zdvihy a vyšší zatížení 210 bar jsou vhodné přírubové HD / HK. Pro nejtěžší provozy do 250 bar řada DP (ISO 6022). Do omezeného prostoru kompaktní RP / MP / RQ a pro přesné kontinuální polohování servoválce TD / TK / TH / TX / TP. Konkrétní typ podle síly, zdvihu a rychlosti dopočítá online konfigurátor.

Jaký je rozdíl mezi normou ISO 6020/2 a ISO 6022?

ISO 6020/2 definuje středně zatížené válce s provozním tlakem 160 bar (svorníkové CD/DK) až 210 bar (přírubové HD/HK). ISO 6022 je norma pro válce vyšší pevnostní třídy s provozním tlakem 250 bar (řada DP/TP). Obě normy standardizují připojovací a montážní rozměry, takže válce jsou rozměrově záměnné mezi výrobci.

Jsou válce Conforti záměnné za Parker Hannifin nebo Bosch Rexroth?

Ano. Díky shodě s normami ISO 6020/2 a ISO 6022 mají válce Conforti standardizované připojovací a montážní rozměry. Ve většině případů je lze nasadit jako náhradu za válce Parker Hannifin, Bosch Rexroth a další výrobce bez úprav stroje. Pro jistotu doporučujeme porovnat SKU a uchycení v konfigurátoru nebo zaslat parametry původního válce.

Jak dlouho trvá dodání zakázkového hydraulického válce?

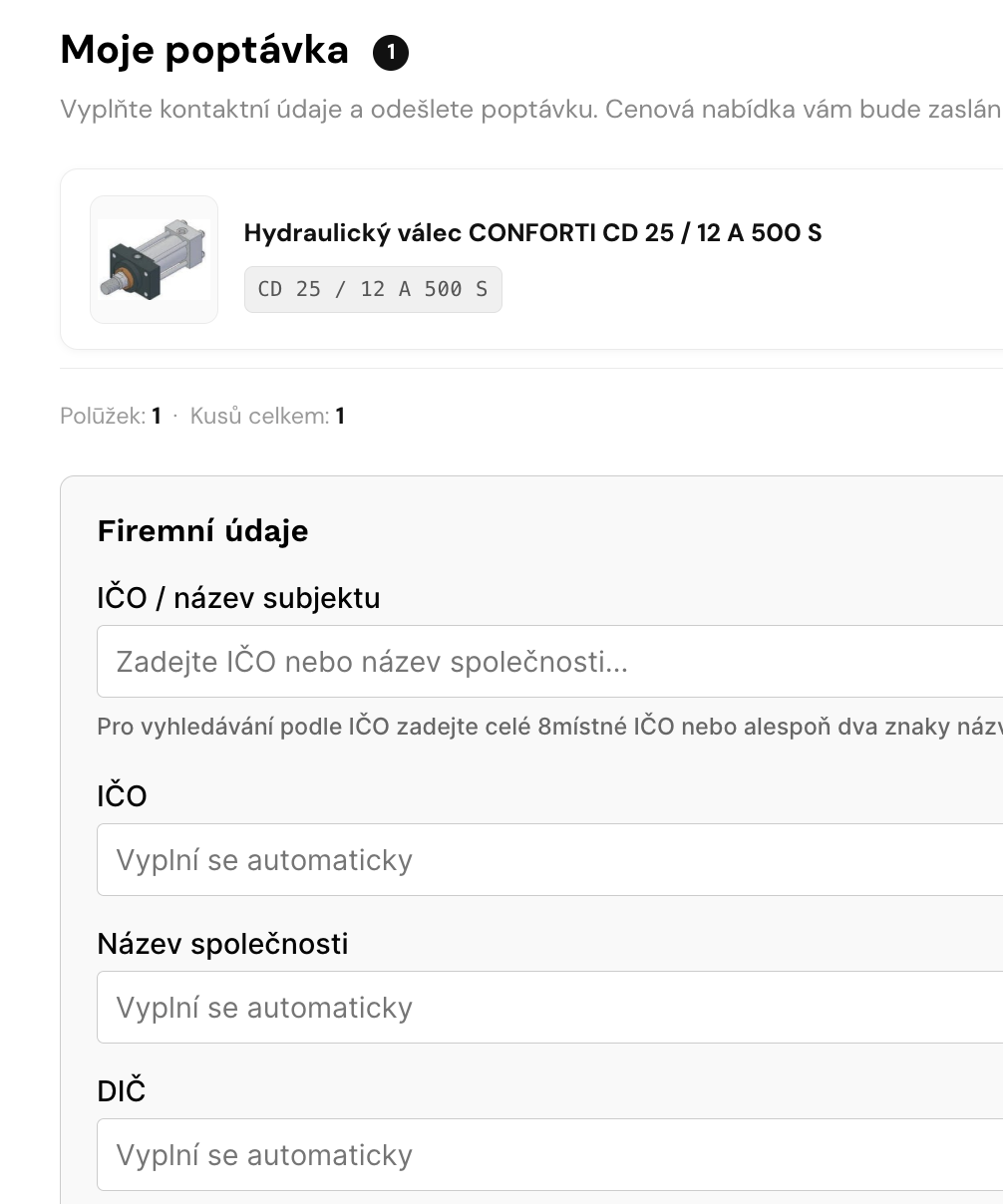

Standardní zakázky vyřizujeme do 14 pracovních dní. V naléhavých případech nabízíme expresní dodání vybraných konfigurací do 48 hodin. Přesný termín potvrdíme v cenové nabídce, kterou zašleme zpravidla do jednoho pracovního dne od odeslání poptávky.

Mohu si stáhnout 2D výkres nebo 3D CAD model válce?

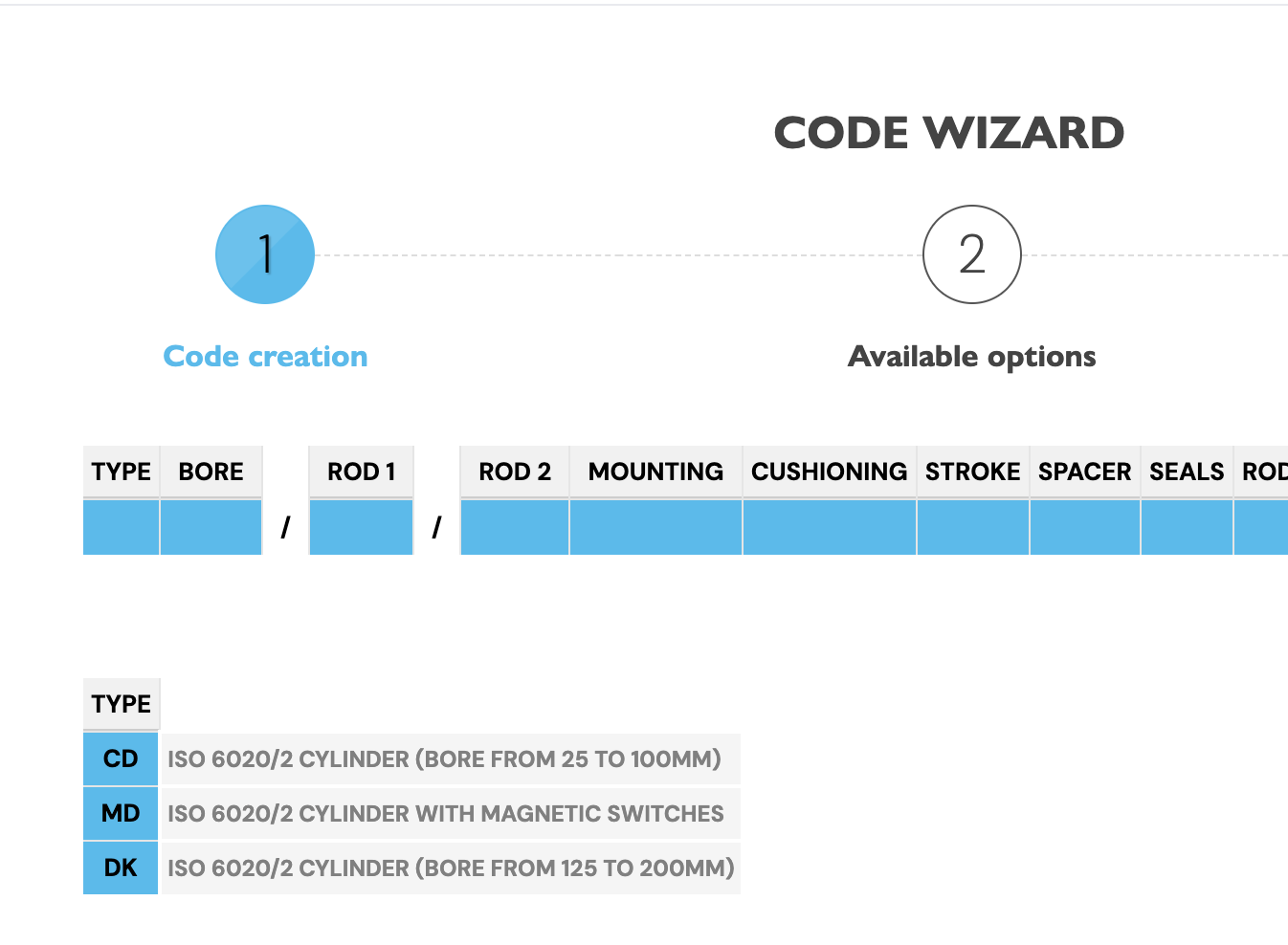

Ano, zdarma. Po sestavení kódu válce (SKU) v konfigurátoru přejdete do sekce Pro konstruktéry, zadáte kód do Code Wizard a stáhnete přesný model ve formátech STEP, IGES, DWG, Parasolid, STL, DXF i PDF. Model přesně odpovídá vaší konfiguraci.

Do jakých zemí dodáváte hydraulické válce Conforti?

Jako autorizovaný distributor Conforti Oleodinamica dodáváme do České republiky, na Slovensko a do dalších zemí EU. Poptávku lze odeslat online; cenovou nabídku připravíme s ohledem na konkrétní zemi dodání a měnu.

Proč nakupovat hydraulické válce přímo u hydraulika.store?

Jsme autorizovaný distributor Conforti Oleodinamica pro ČR, SK a EU a dodáváme přímo od výrobce, který drží válce i komponenty skladem — díky tomu nabízíme bezkonkurenční ceny bez prostředníků i krátké dodací lhůty (standardní varianty do 14 pracovních dní, speciální do 20 dní, urgentní i do 48 hodin po potvrzení proveditelnosti). Zaměřujeme se výhradně na B2B — výrobní podniky, nástrojárny, údržbu a servis v podobě náhradních dílů (těsnění, příruby, pístnice a další komponenty), díky nimž při údržbě v nepřetržitých provozech nevyměňujete celý válec.

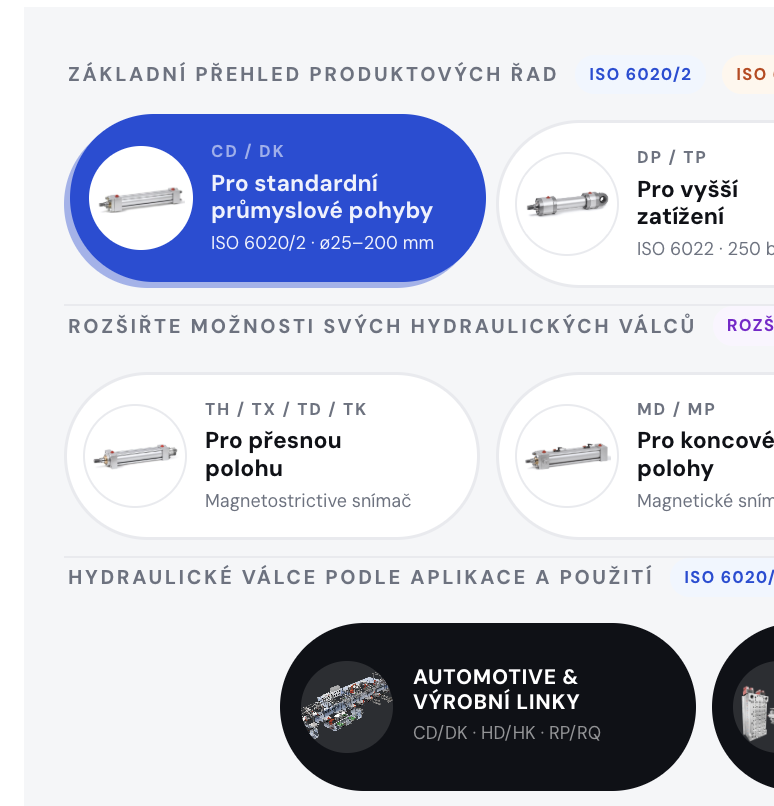

Náhled landing page s boxy řad

Průmyslové hydraulické válce připravené pro váš provoz

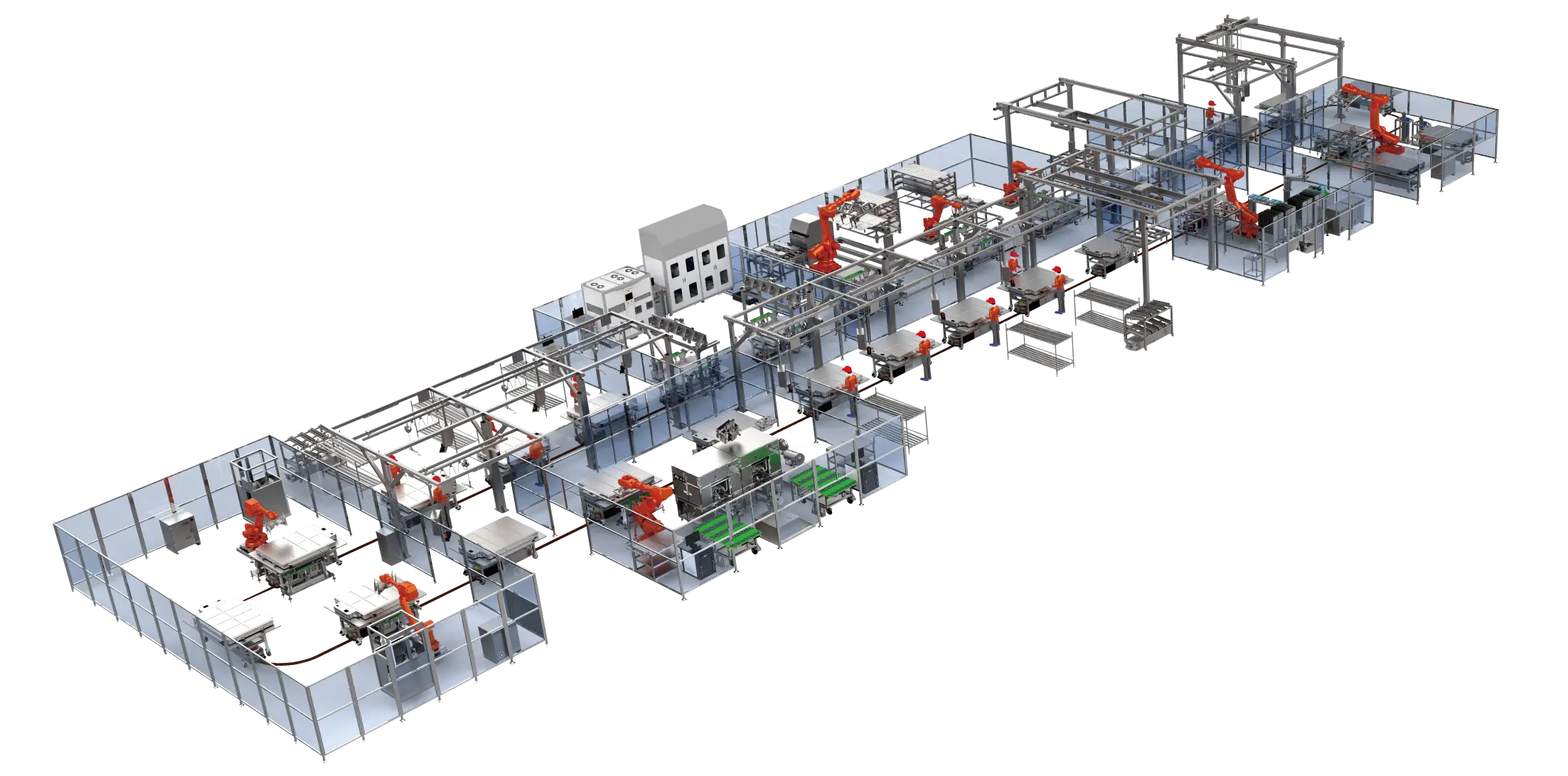

Pomáháme firmám v automotive, nástrojárnách, ve válcovnách a u tvářecích strojů, farmaceutickém průmyslu i automatizaci vyřešit problémy s dlouhými dodacími lhůtami. Klasické dvojčinné válce i speciální varianty — poniklované, se snímačem polohy, s těsněním Viton.

Konstruktérům šetříme čas — 3D CAD modely válců máte ihned.

Dodání do 48 h

ISO 6020/2 & ISO 6022

Náhrada bez úprav stroje

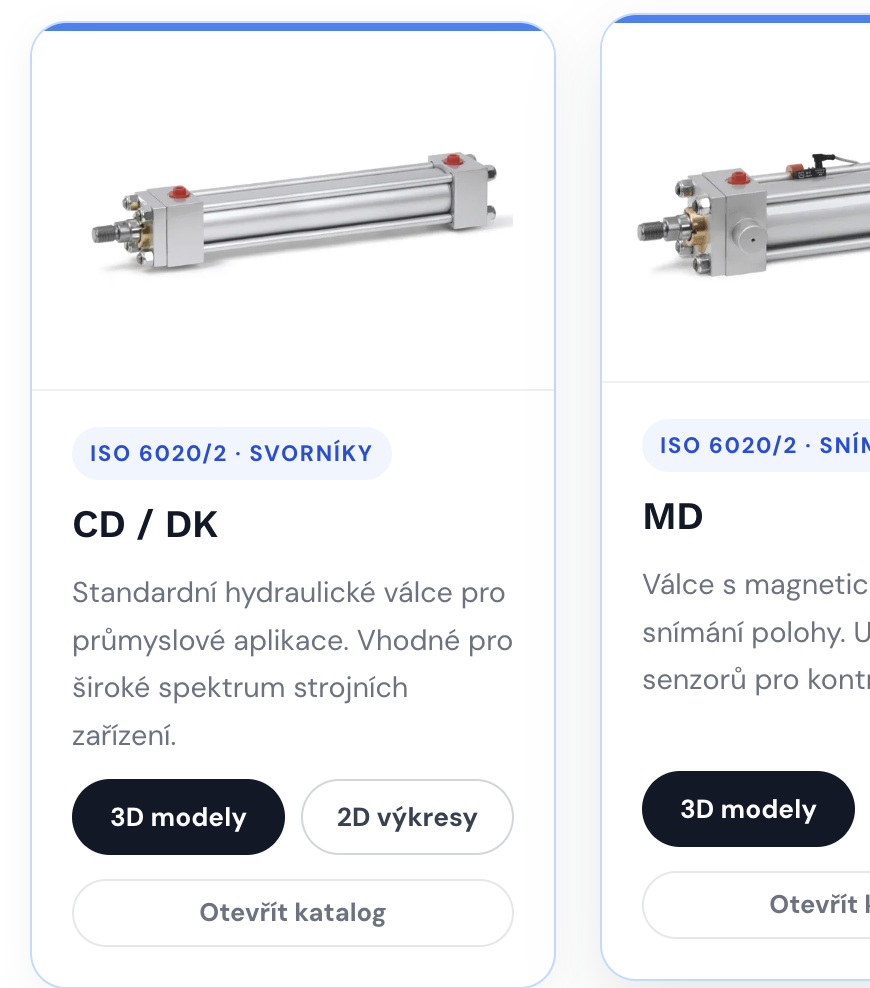

Pro konstruktéry →

Přejít na rychlý výběr

Norma
Tlak
Ø pístu
Konstrukce

160–250 bar

provozní tlak

Ø 25–200 mm

průměr pístu

14+

variant uchycení ISO

48 h

expresní dodání

100%

kontrola před expedicí

Rychlé přechody

Průvodce Jak vybrat správný snímač zdvihu? Koncové polohy, mezipolohy nebo průběžné měření — co se hodí pro vaši aplikaci. Číst průvodce Kalkulačka Proč je vzpěr důležitý? U dlouhého zdvihu rozhoduje o bezpečnosti. Ověřte průměr pístnice zdarma online. Spočítat vzpěr Servo · lisování Lisování se zpětnou vazbou Odměřování integrované přímo ve válci — bez složitého externího měření výlisku. Servoválce Údržba a servis Rychlá údržba bez prostojů Servisní sady těsnění pro hydraulické válce Conforti — vyměníte sami. Zobrazit sady Kompaktní · upínání Upínání: blokový válec do 20 t / 196 kN Máme řešení do minimálního zástavbového prostoru. Kompaktní válce CD / DK Jednoúčelové stroje, do 50 t / 490 kN Standardní válec a rychlá údržba — stroj nestojí. Řada CD / DK DP · HEAVY-DUTY Rázy, vibrace, kovárna, slévárna, do 80 t / 785 kN Heavy-duty válce se silou až do 80 t / 785 kN. Řada DP HD / HK Dlouhé zdvihy do 4000 mm, do 60 t / 590 kN Standardní válec a dlouhé zdvihy — ISO 6020/2. Řada HD / HK

CAD modely 2D i 3D zdarma pro zabudování do konstrukce zařízení — stáhnete po nakonfigurování válce STEP / STP IGES Parasolid STL DWG DXF

ISO 6020/2 & ISO 6022

Výběr válce ve 3 krocích

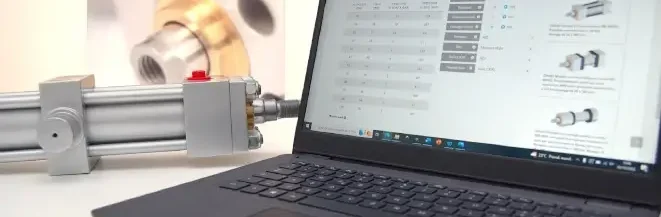

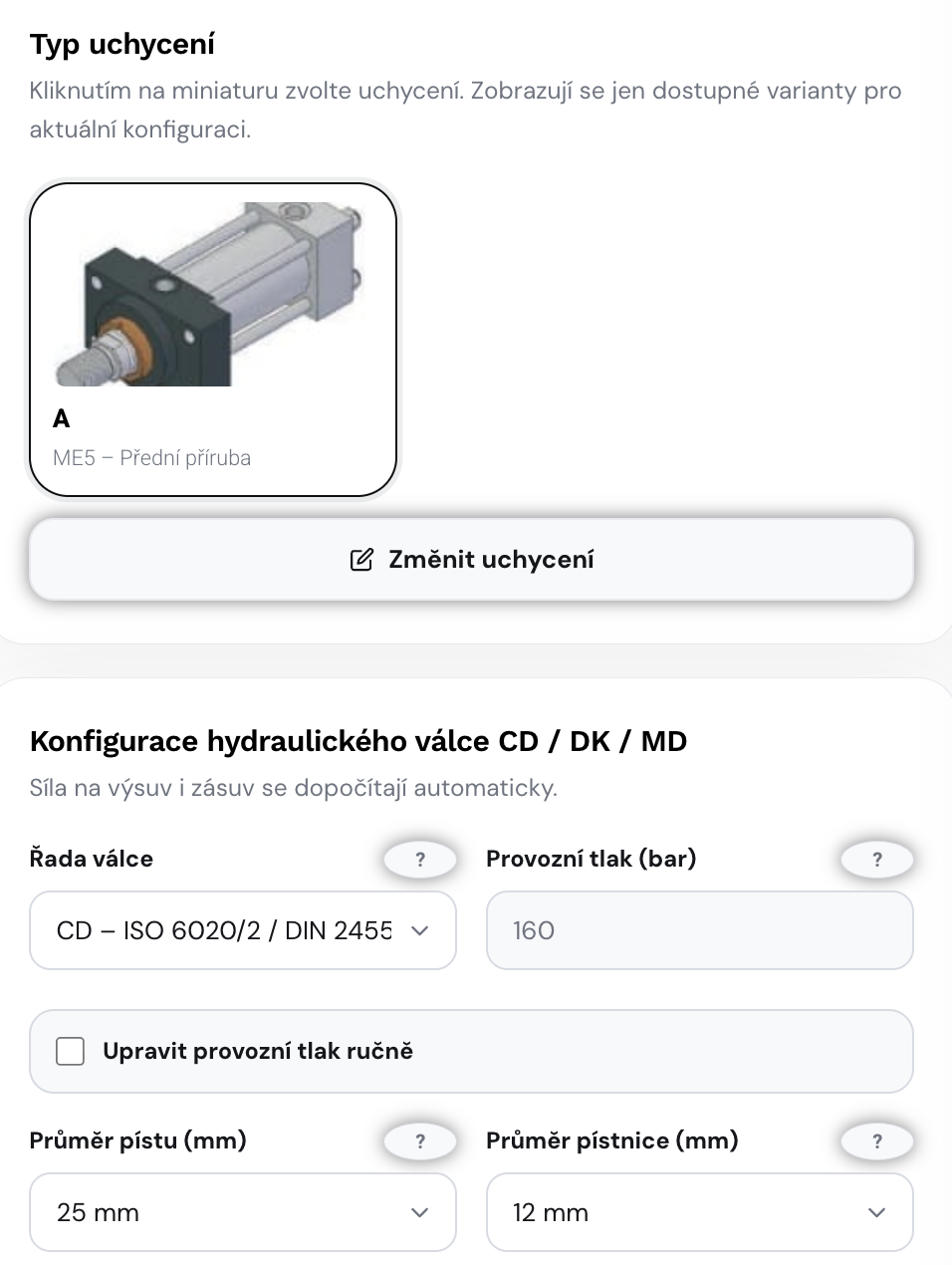

Zvolte potřebnou sílu v tunách a snímání polohy — řada se přepočítá okamžitě. Průměr pístu, zdvih a uchycení dopočítá konfigurátor.

Zástavba

Krok 01

Krok 02

Doporučená řada

Norma
Tlak
Ø pístu

Přejít na řadu → Konfigurátor

Produktové řady

Vyberte řadu hydraulického válce

Průmyslové ISO válce, kompaktní válce i servoválce pro přesné polohování. Každá řada je dostupná jako 3D CAD model ke stažení.

Rychlé srovnání

Která řada válce pro vás?

Pět řad pro pět typických situací. Podle zatížení, zdvihu a potřeby řízení polohy hned uvidíte, která řada se hodí. Hodnoty dle katalogu Conforti Oleodinamica.

Základní · ISO 6020/2

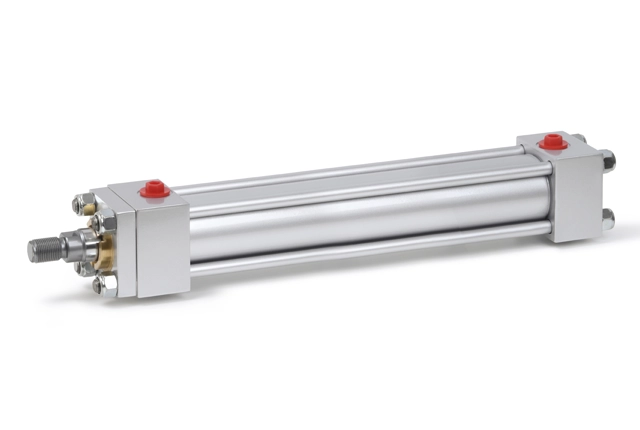

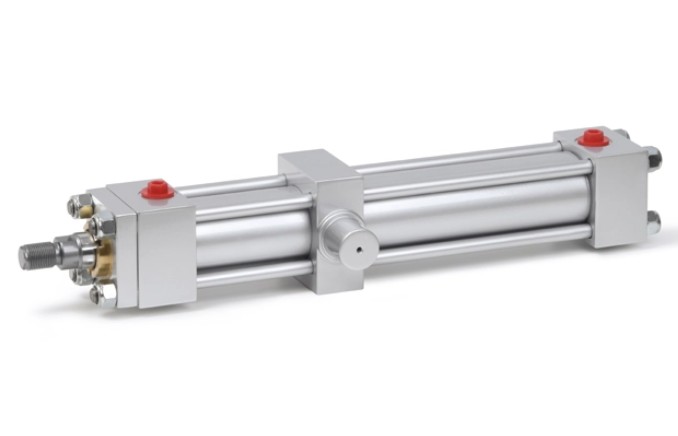

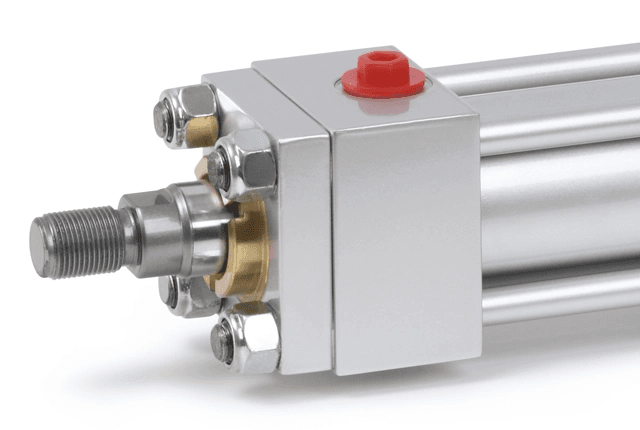

CD / DK / MD

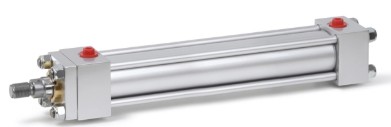

Hydraulický válec CD / DK ISO 6020/2 se svorníky

Tlak do 160 bar a zdvih do 2 000 mm? Volte CD / DK.

Průměr pístu už od 25 mm
Nejvíc variant uchycení, i pro malé síly
Max. 160 bar
Zdvih nad 2 000 mm a boční síly nevhodné

0,8–51 t8–503 kN · 160 bar

Proč vybrat

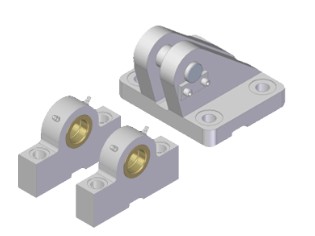

Normovaná uchycení: příruba, patky, prodloužené svorníky, kloub, vidlice, čepy
Svorníková konstrukce: díly dostupné i po letech

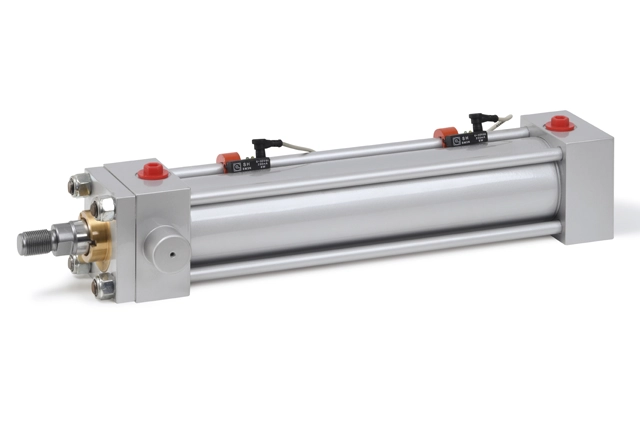

Snímače koncových poloh i mezipoloh
Každý kus zkoušen na 1,5× jmenovitého tlaku, s protokolem
Náhradní díly a sady těsnění pro rychlou výměnu
2D/3D CAD a technický list ke stažení

Ideální pro: automatizaci, manipulaci, speciální stroje a přípravky

Přejít na řadu →Katalog (PDF)

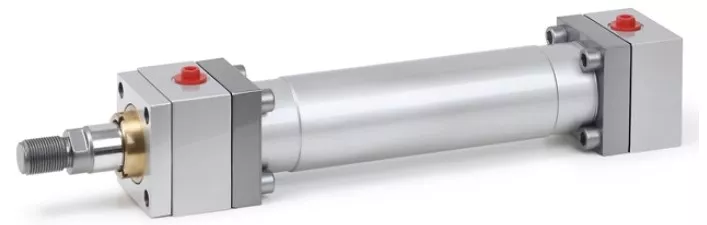

Výkonné · ISO 6020/2

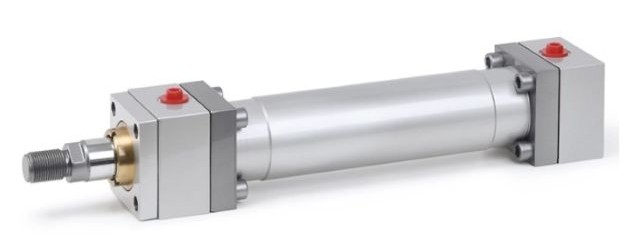

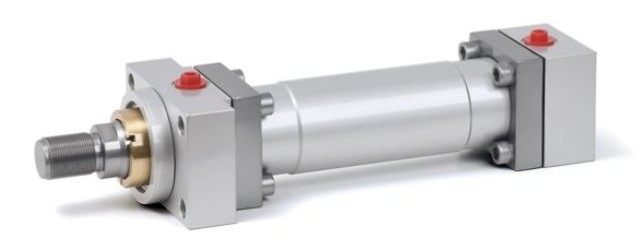

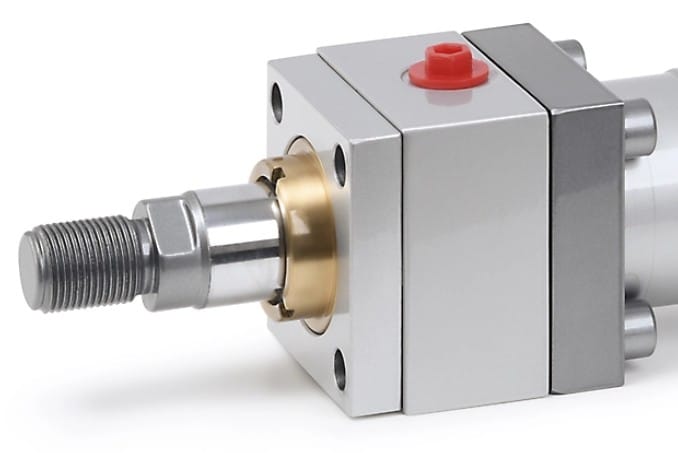

HD / HK

Tlak do 210 bar nebo zdvih do 4 000 mm? Volte HD / HK.

210 bar ve stejné zástavbě jako CD / DK
Zdvih až 4 000 mm
Průměr pístu od 50 mm
Boční síly nevhodné

4–67 t41–660 kN · 210 bar

Proč vybrat

Až 210 bar při zachování rozměrů a uchycení ISO 6020/2
Protipříruby místo svorníků: tuhý válec i na dlouhém zdvihu
Snímače koncových poloh
Každý kus zkoušen na 1,5× jmenovitého tlaku, s protokolem
Náhradní díly a sady těsnění pro rychlou výměnu
2D/3D CAD a technický list ke stažení

Ideální pro: aplikace s dlouhým zdvihem. Protipříruby nahrazují svorníky.

Přejít na řadu →Katalog (PDF)

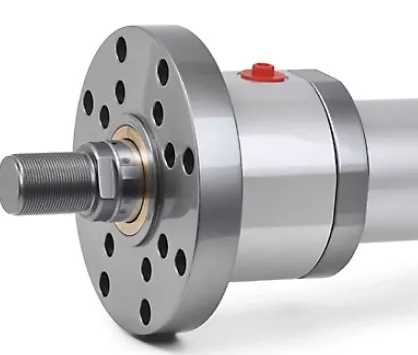

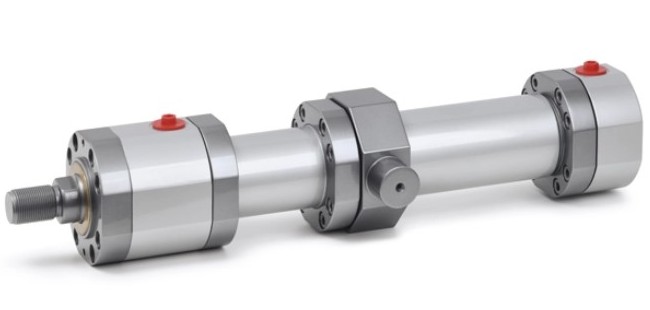

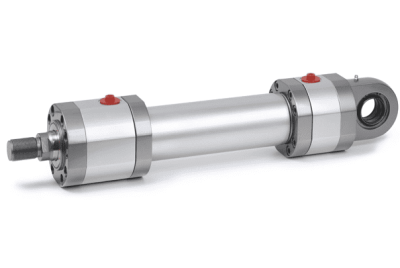

Heavy Duty · ISO 6022

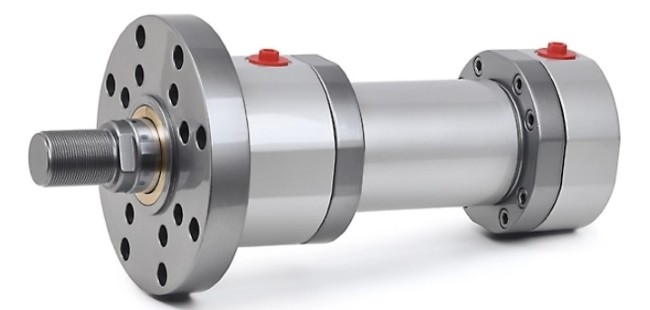

DP

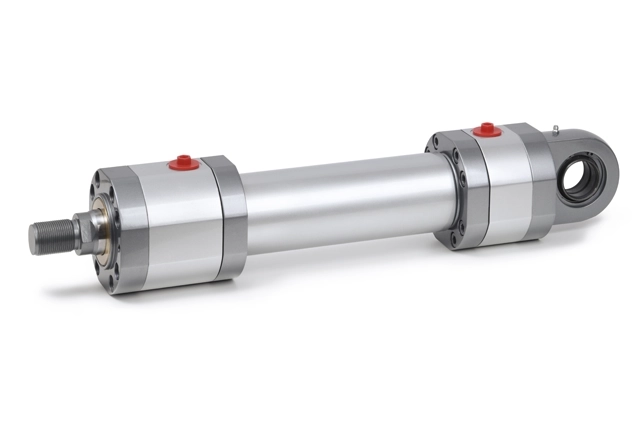

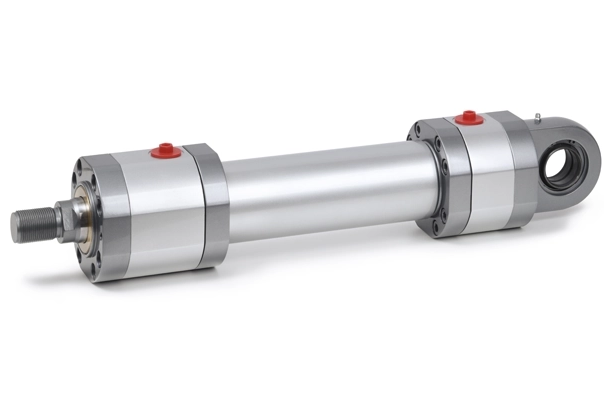

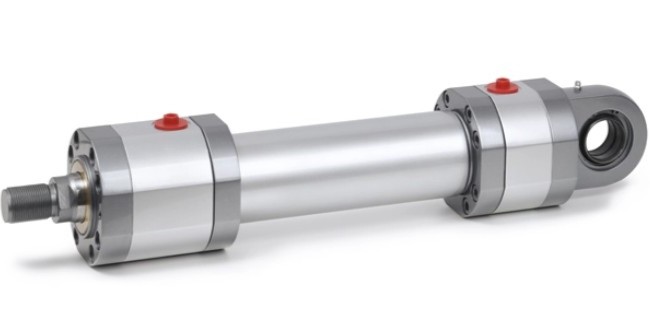

Hydraulický válec DP ISO 6022 heavy-duty

Boční síly, rázy nebo tlak do 250 bar? Volte DP.

250 bar, snese boční síly a rázy
Zdvih až 6 000 mm
Průměr pístu od 50 mm
Jiné rozměry než ISO 6020/2, nezaměnitelné

5–80 t49–785 kN · 250 bar

Proč vybrat

Dvojité bronzové vedení pístu zachytí nechtěné boční síly
Kalená pístnice a delší tlumení pro rázy a těžké hmoty
Snímače koncových poloh
Každý kus zkoušen na 1,5× jmenovitého tlaku, s protokolem
Náhradní díly a sady těsnění pro rychlou výměnu
2D/3D CAD a technický list ke stažení

Ideální pro: lisy, kování, válcovny, hutě, těžké obráběcí stroje

Přejít na řadu →Katalog (PDF)

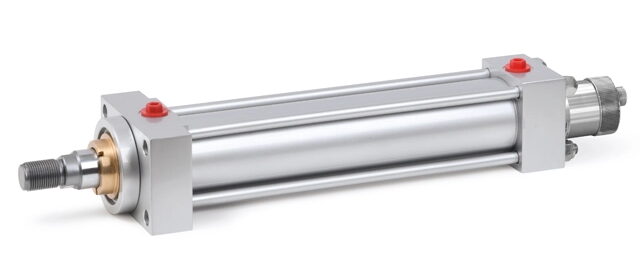

Prémiové · ISO 6020/2 · 6022

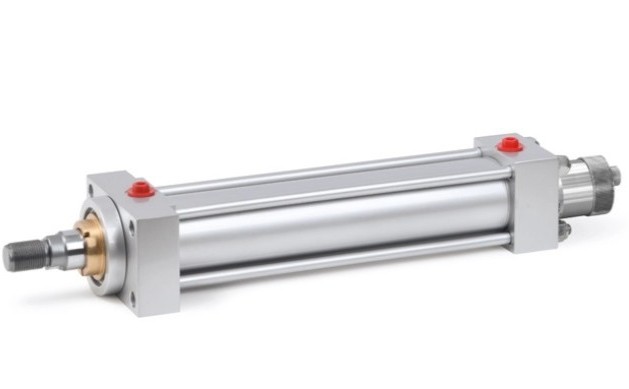

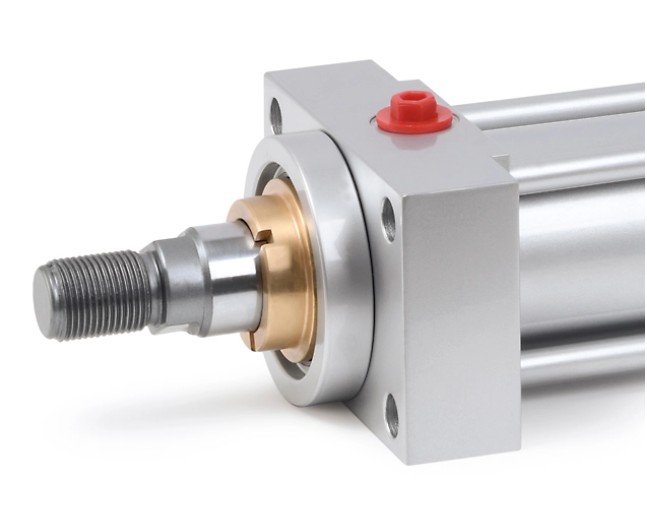

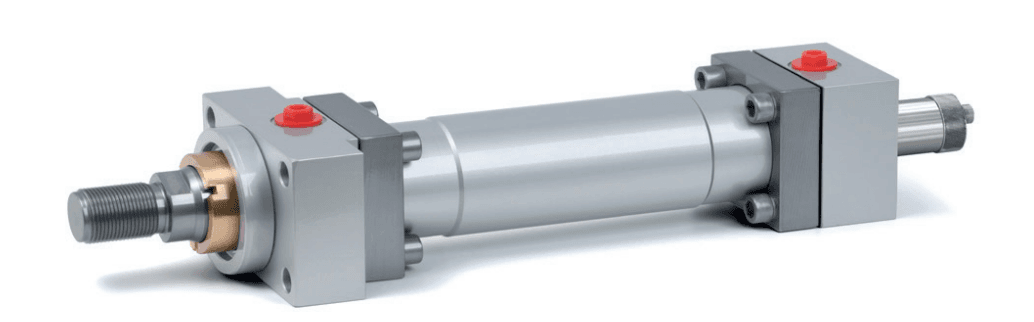

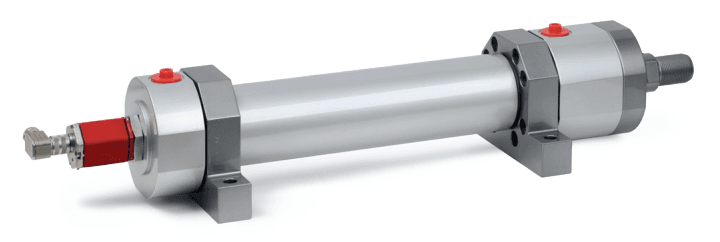

TD · TK · TH · TX · TP

Potřebujete řídit polohu? Volte servo verzi vybrané řady.

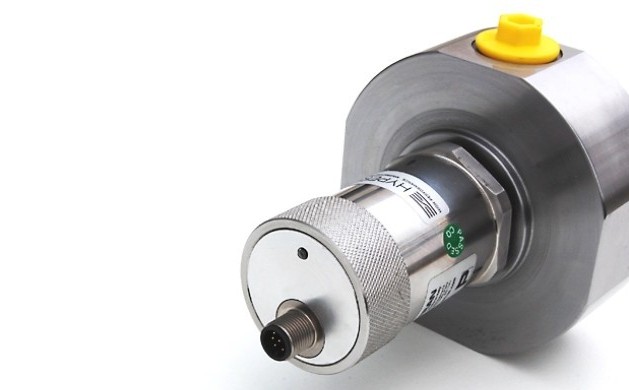

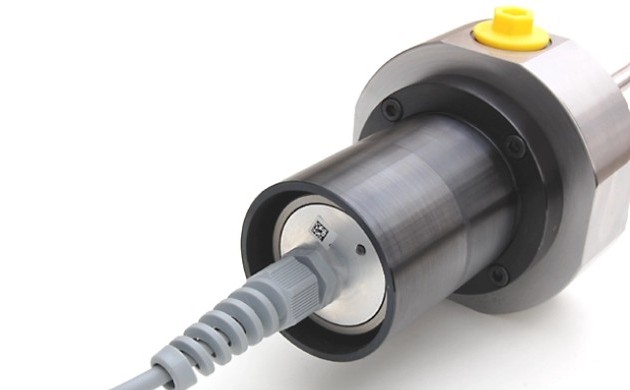

Integrovaný snímač sleduje polohu v celém zdvihu
K dispozici pro každou řadu
Průměr pístu od 40 mm
Měření polohy do 4 000 mm zdvihu

2–80 t20–785 kN · 160–250 bar

Proč vybrat

Absolutní poloha, bez nulování po výpadku proudu
Ventil přímo na válci: rychlejší odezva, vyšší tuhost
Výstupy 0–10 V, 4–20 mA, SSI, PROFINET, EtherCAT a další
Každý kus zkoušen na 1,5× jmenovitého tlaku, s protokolem
Náhradní díly a sady těsnění pro rychlou výměnu
2D/3D CAD a technický list ke stažení

Ideální pro: lisy a tažení, CNC upínání, robotiku, hutě

Přejít na řadu →Katalog (PDF)

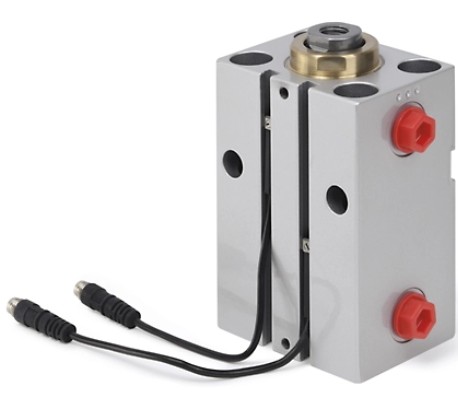

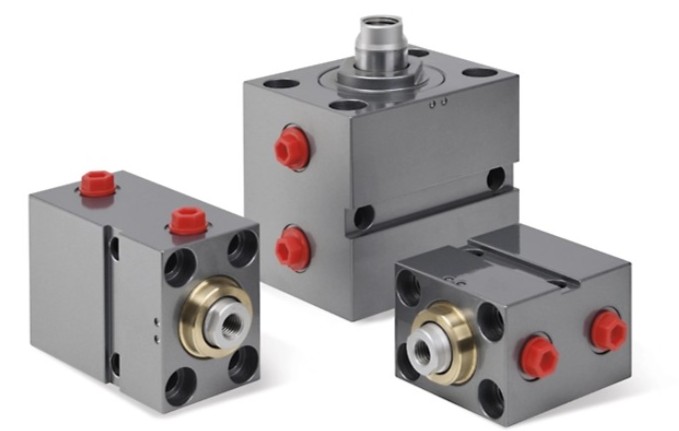

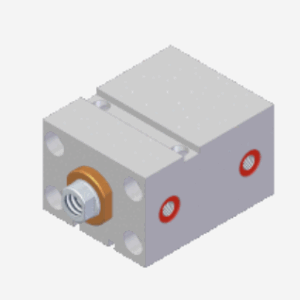

Kompaktní · mimo ISO

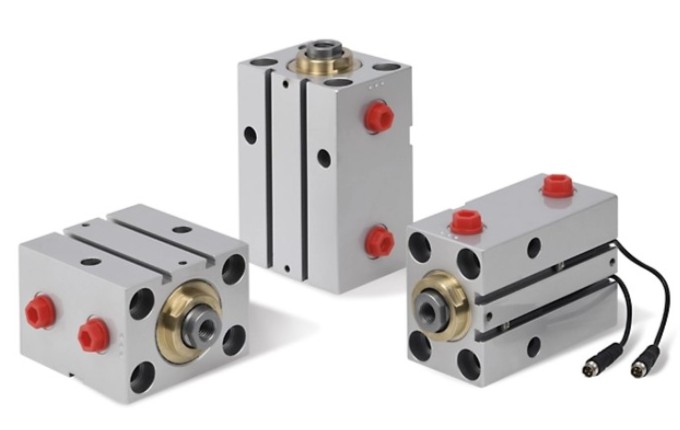

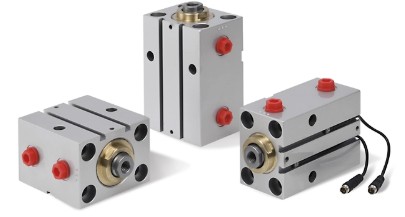

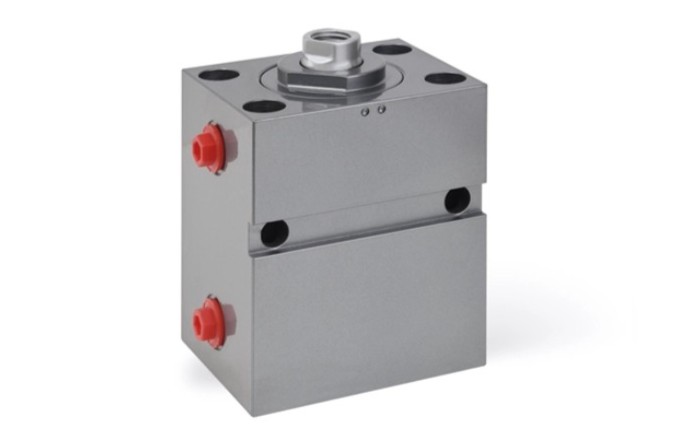

RP / MP / RQ

Málo místa a krátký zdvih? Volte kompaktní válec.

Nejmenší zástavba, RP / MP lehké z hliníku
RQ z oceli až 250 bar
Zdvih jen 20, 50, 80, 100 mm
RP / MP s průměrem pístu 80 a 100 mm jen do 100 bar

0,8–20 t8–196 kN · 160–250 bar

Proč vybrat

RQ z oceli pro rázy, tlakové špičky a cyklické namáhání
MP: vestavěné magnetické snímače, volitelně IO-Link
Snímače koncových poloh i mezipoloh
Každý kus zkoušen na 1,5× jmenovitého tlaku, s protokolem
Náhradní díly a sady těsnění pro rychlou výměnu
2D/3D CAD a technický list ke stažení

Ideální pro: formy, upínací přípravky, stísněné prostory

Přejít na řadu →Katalog (PDF)

Posuňte prstem pro další řady →

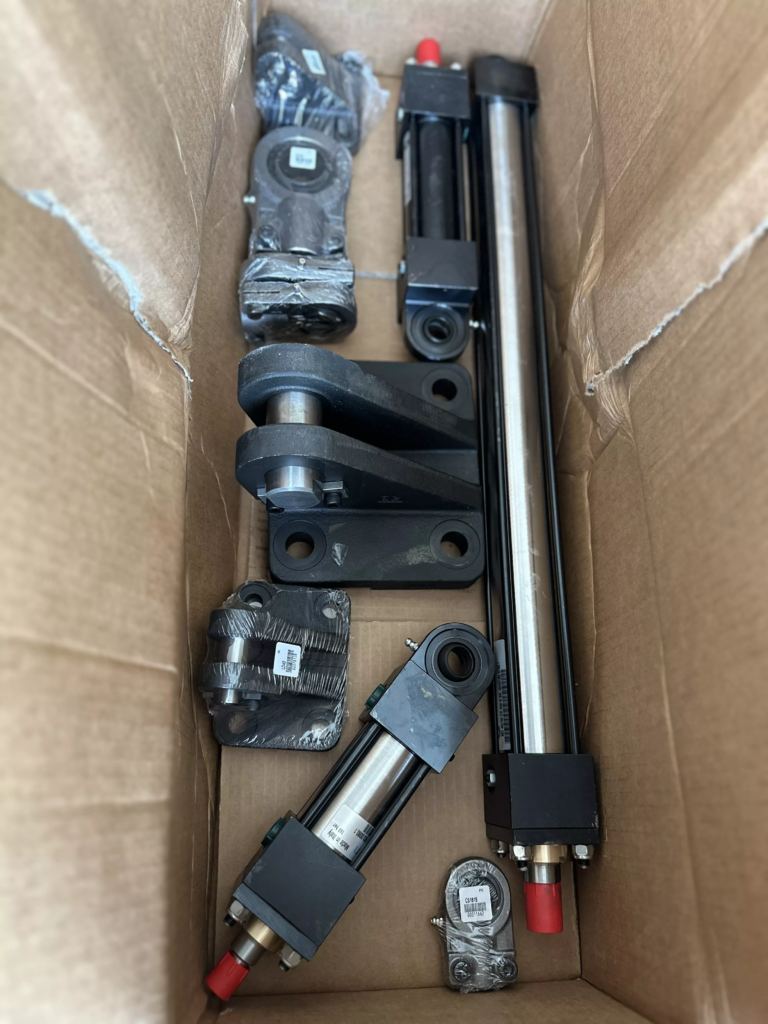

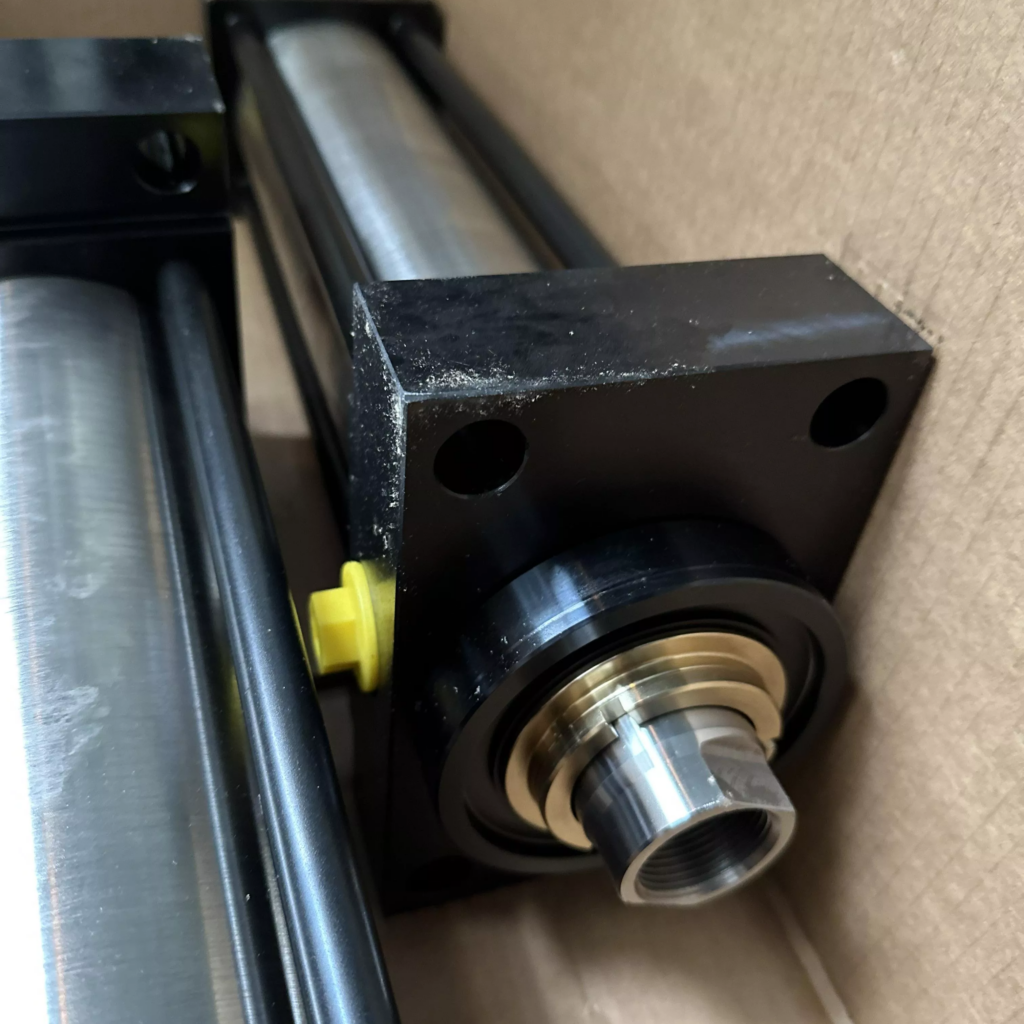

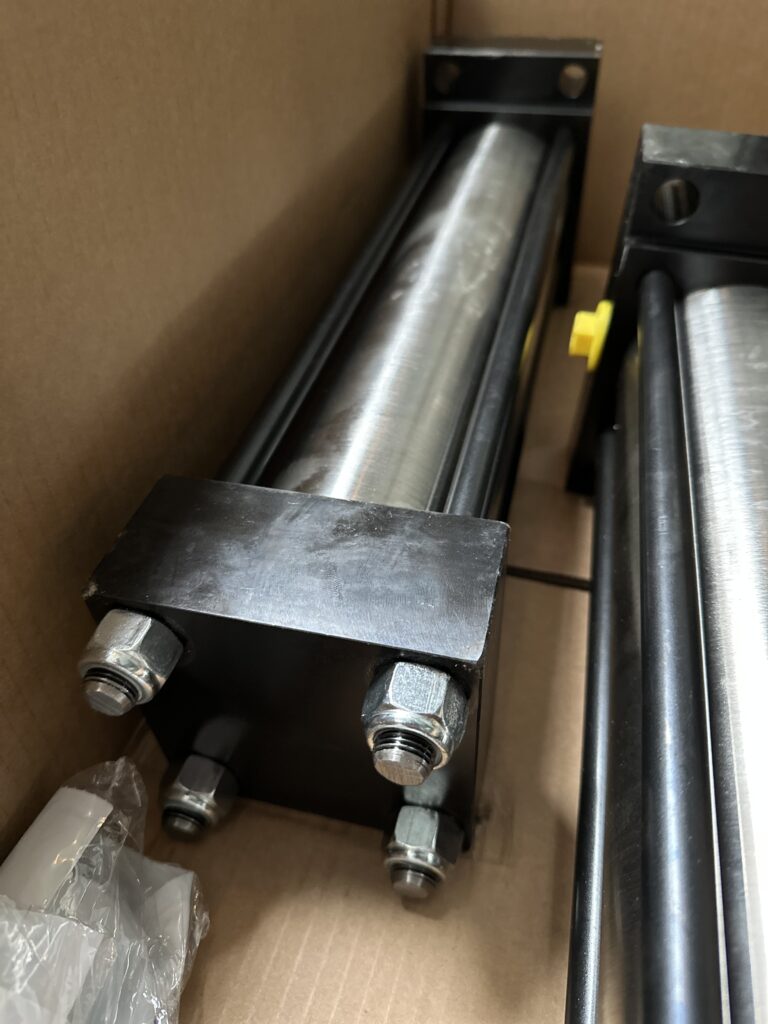

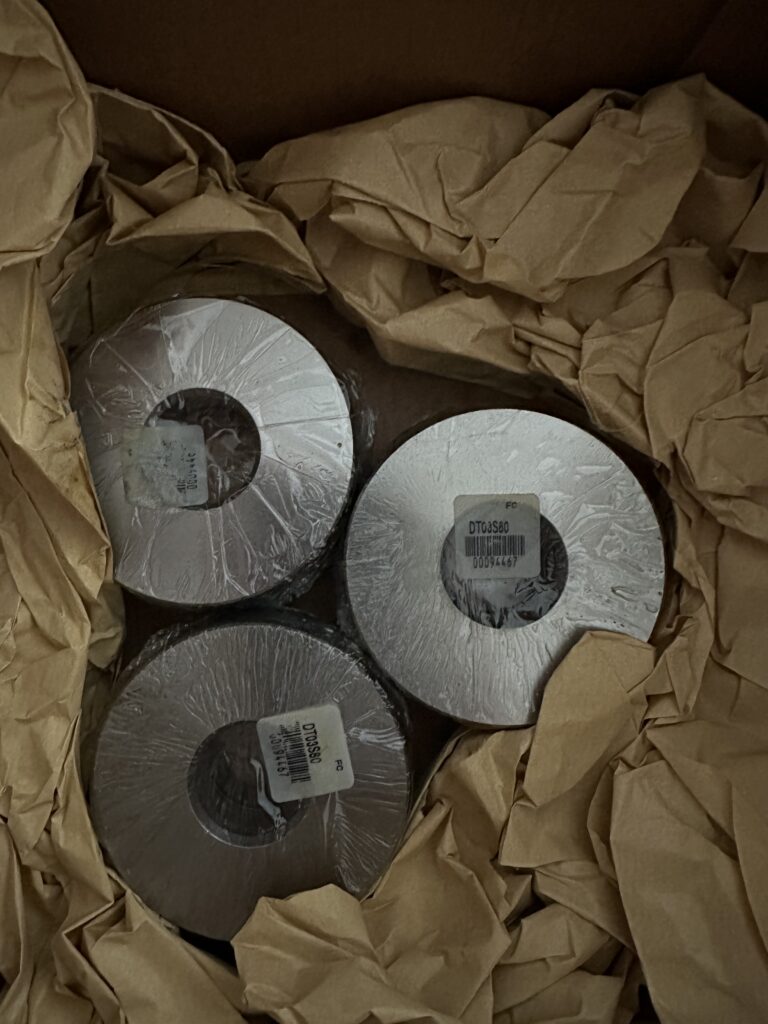

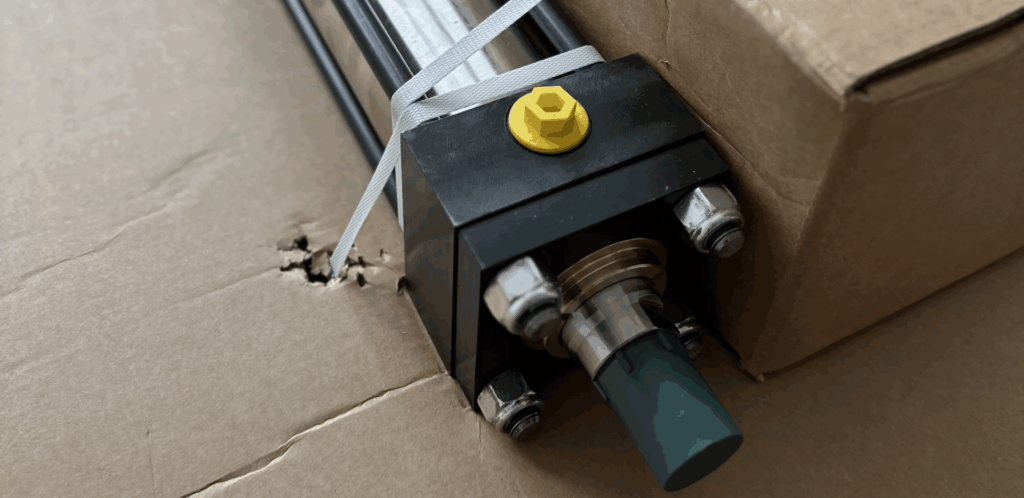

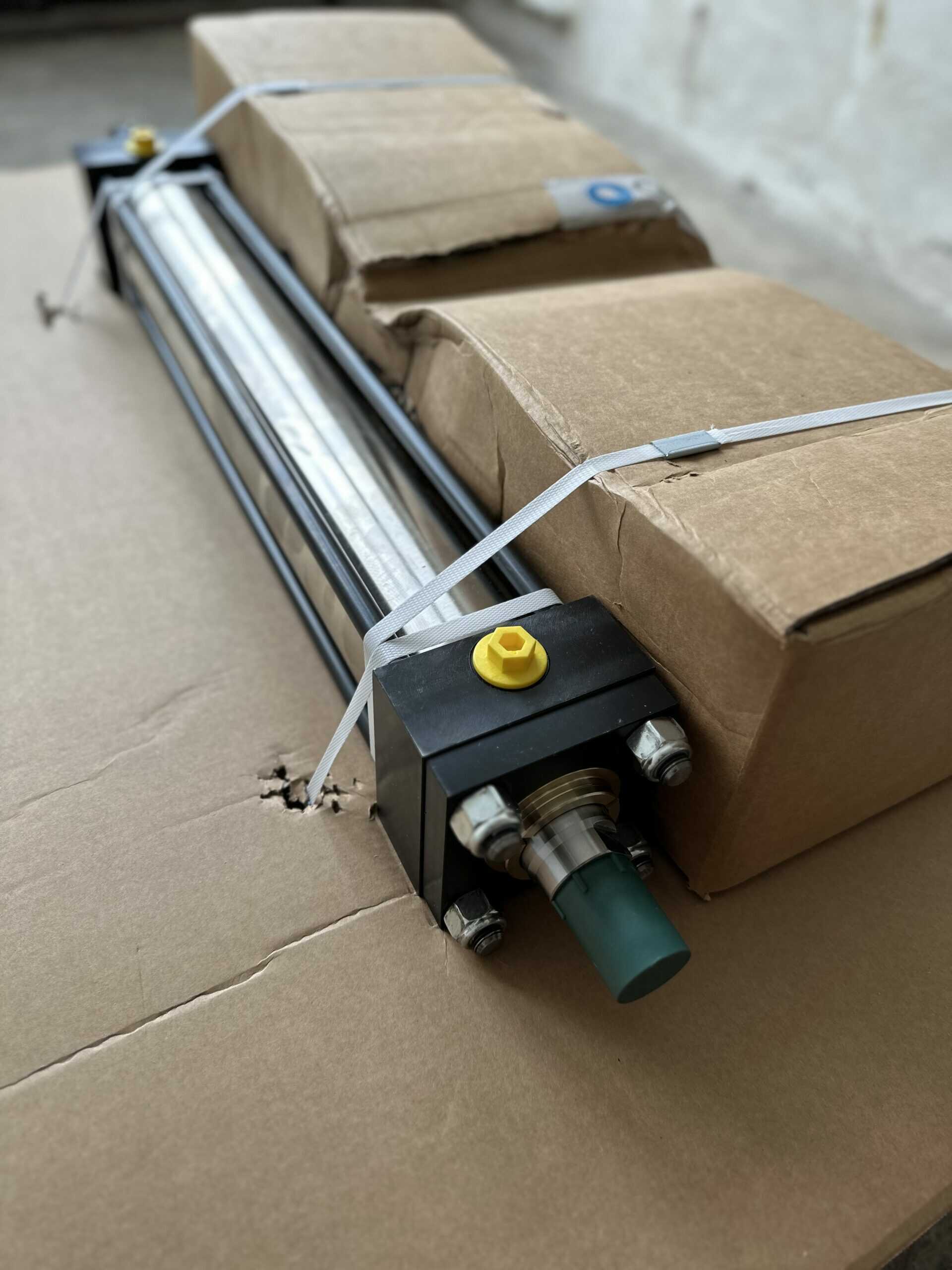

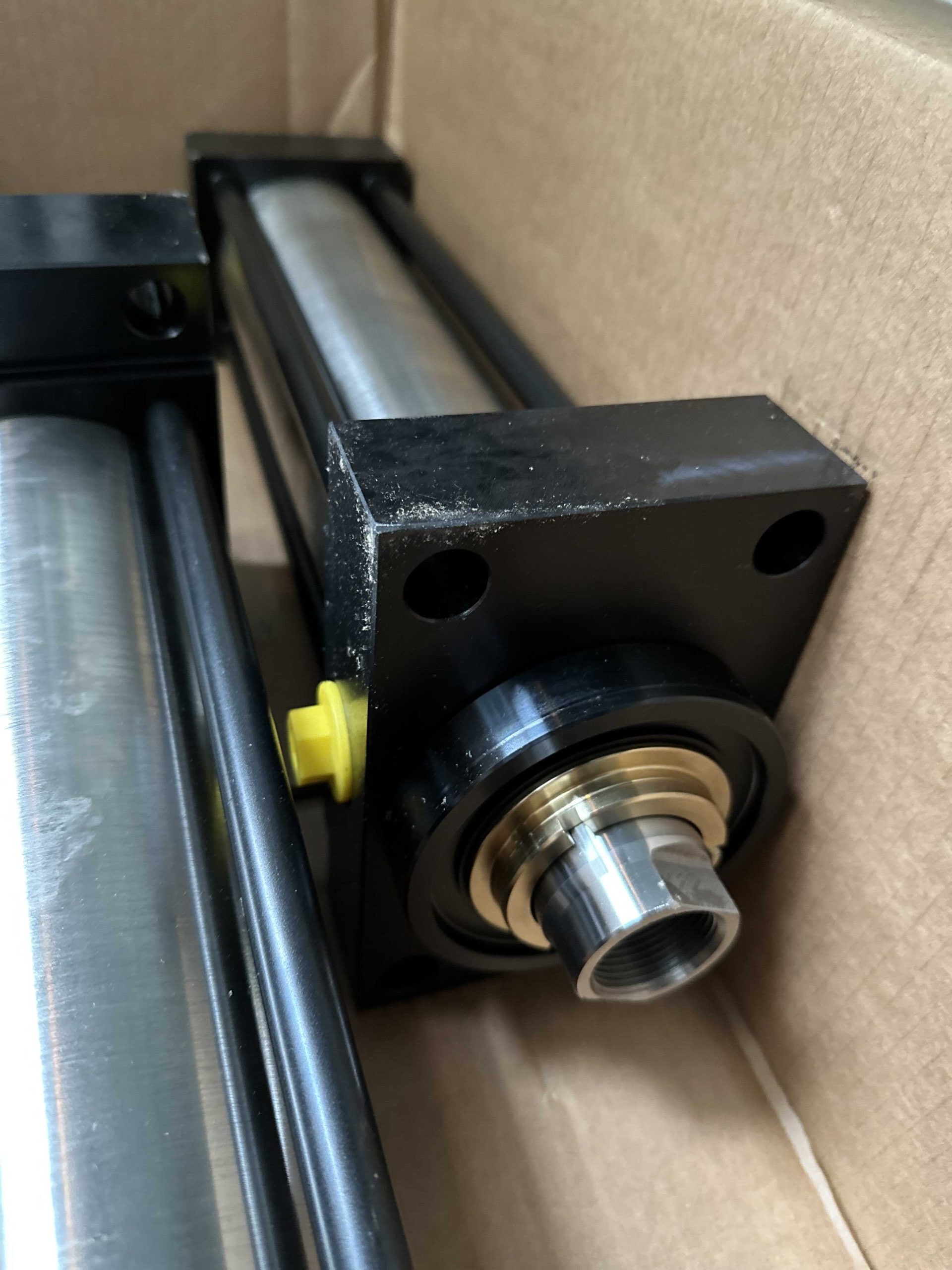

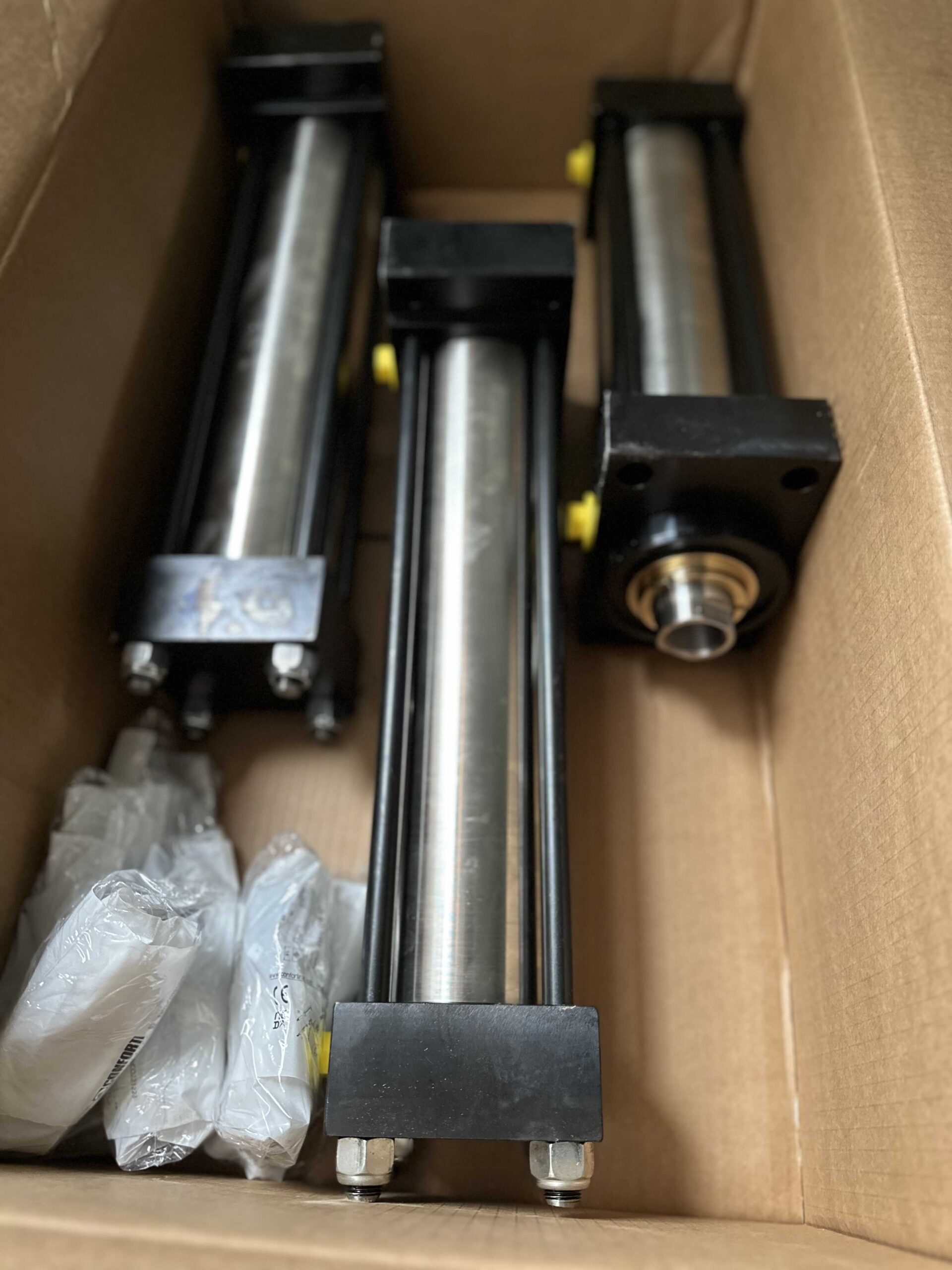

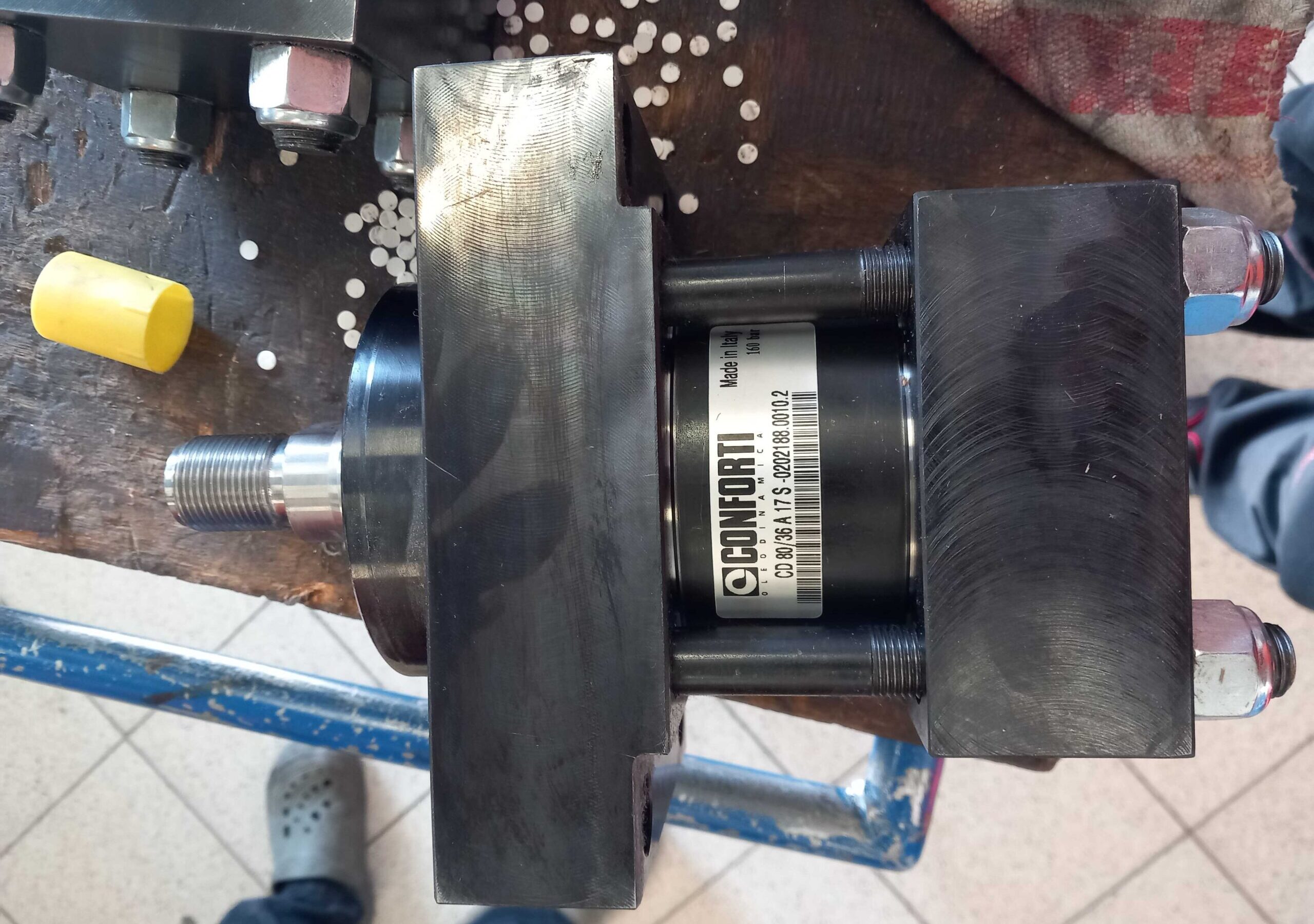

Z expedice

Válce Conforti v detailech

Přesné zpracování, montáž příslušenství a kontrola kvality — ukázka technické preciznosti a robustnosti provedení.

Proč Conforti

Proč zvolit hydraulické válce Conforti?

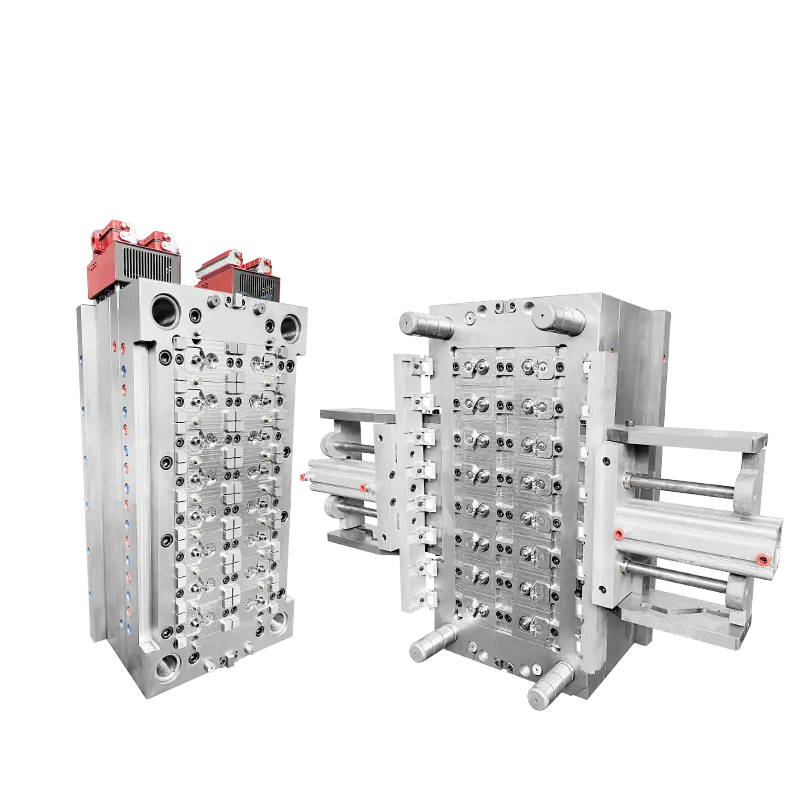

Hydraulické válce Conforti navrhujeme na míru vaší aplikaci — poradíme s volbou řady, průměru pístu, zdvihu, uchycení i typu těsnění. Od automatizace a upínacích přípravků přes lisy a vstřikovací stroje až po tváření a válcovny získáte spolehlivý dvojčinný hydraulický válec, který přesně sedne do vašeho stroje.

Výroba dle ISO100 % kontrolaCAD zdarma

Kde působíme

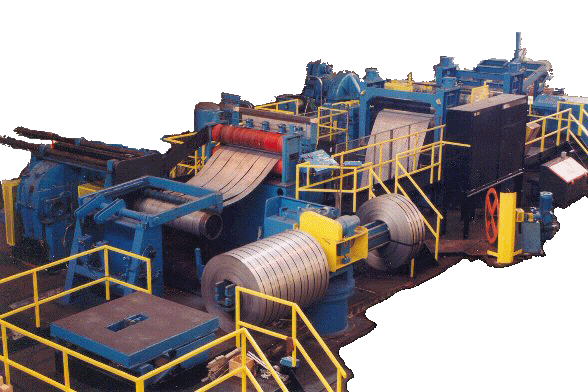

Typické průmyslové aplikace

Hydraulické válce Conforti dodáváme do desítek typů průmyslových provozů v ČR, SR a EU.

Nejčastější dotazy

Často kladené dotazy

Odpovědi k výběru řady, dodacím lhůtám, CAD podkladům a kompatibilitě válců Conforti.

Nenašli jste odpověď?

Cenovou nabídku zpravidla zasíláme do jednoho pracovního dne.

Přejít na rychlý výběr → poptavky@hydraulika.store
