Proč zvolit válce ISO 6020/2 s protipřírubami místo svorníkových válců?

Provedení s protipřírubami a vysokopevnostními šrouby nahrazuje dlouhé svorníky, které se u dlouhých zdvihů namáhají tahem a protahují. Při zachování stejných zástavbových rozměrů dle ISO 6020/2 je konstrukce stabilnější a umožňuje vyšší provozní tlak 210 bar místo 160 bar u svorníkových CD / DK.

Jaké jsou provozní a testovací tlaky válců HD / HK?

Přírubové válce HD a HK pracují při jmenovitém tlaku 210 bar a každý kus je před expedicí zkoušen na 315 bar v souladu s ISO 10100. Výsledky zkoušky se evidují, čímž je doložena pevnost a provozní bezpečnost válce.

Jaké průměry pístu nabízejí řady HD a HK?

Řada HD pokrývá průměry pístu Ø 50, 63, 80 a 100 mm, řada HK navazuje průměry Ø 125, 160 a 200 mm. Servoválce TH a TX mají shodné průměry. Řada se v konfigurátoru přepne automaticky podle zvoleného průměru.

Čím se liší servoválce TH / TX od základních HD / HK?

Servoválce TH a TX mají shodnou konstrukci, rozměry i volitelné výbavy jako HD a HK, navíc jsou osazeny magnetostrikčním lineárním snímačem polohy. Ten měří polohu pístnice spojitě v celém zdvihu, nikoliv jen v koncových bodech. Vnější části snímače chrání odnímatelný ocelový kryt.

Jaký maximální zdvih lze u válců HD / HK / TH / TX objednat?

Maximální zdvih je 4000 mm. U dlouhých zdvihů je nutné ověřit vzpěr pístnice podle uchycení a tlačné síly; pro kratší zdvihy, kde je třeba prostor pro komponenty nebo snímače, se vkládá distanční spacer SJ50 až SJ200.

K čemu slouží nastavitelné koncové tlumení a odvzdušnění?

Tlumení s plovoucím kroužkem zajišťuje přesné vystředění a rychlý rozjezd, zabraňuje rázům na konci zdvihu a je seřiditelné šroubem. Stejný šroub po povolení matice slouží i k odvzdušnění válce. Je-li zdvih kratší než délka tlumení, je válec tlumen po celé dráze.

Lze na válce HD / HK osadit CETOP desku nebo koncové snímače?

Ano. Válce lze osadit CETOP deskou s montážní plochou ISO 4401 pro přímou instalaci řídicího ventilu, nebo proximitními snímači zabudovanými do hlav válce pro detekci pístu v koncové poloze. Snímače mají krytí IP69k, výstup PNP, 24 V DC a konektor M12.

Jaká těsnění jsou pro válce HD / HK / TH / TX k dispozici?

Na výběr jsou těsnění S (vysoké těsnění NBR + PTFE, max. 0,5 m/s), L (nízké tření, max. 1 m/s), H (Viton® do +150 °C a fosforečné estery) a G (NBR + PTFE CG pro kapaliny HFC). U servoválců TH / TX katalog nabízí pouze L, H a G; těsnění S není k dispozici.

Hydraulické válce HD / HK / TH / TXISO 6020/2 s protipřírubami pro dlouhé zdvihy a vyšší zatížení

Dvojčinné hydraulické válce HD a HK s protipřírubami dle normy ISO 6020/2 nahrazují dlouhé svorníky pevnými přírubami — provozní tlak 210 bar (zkouška 315 bar), průměry pístu Ø 50–200 mm a zdvih až 4000 mm. Pro dlouhé zdvihy jsou tužší a stabilnější než svorníkové CD / DK. Servoválce TH / TX doplňují magnetostrikční snímač polohy pro spojité měření pístnice. Dodává hydraulika.store, autorizovaný distributor Conforti Oleodinamica pro ČR, SK a EU — online konfigurátor, CAD modely zdarma, dodání do 14 pracovních dnů (urgentně do 48 h).

210 barProvozní tlak

Ø 50–200 mmPrůměr pístu

ProtipřírubyTyp konstrukce

4000 mmMax. zdvih

Vyberte konfiguraci hydraulického válce CAD 3D modely

Katalogový list HD / HK (PDF)

Načítání 3D modelu…

ISO 6020/2 Protipříruby 210 bar Ø 50–200 mm

Potřebujete spojité řízení polohy? Servoválce TH / TX mají stejnou konstrukci, rozměry i výbavy jako HD / HK, navíc magnetostrikční snímač polohy pro plynulé měření celé dráhy pístnice — ne jen detekci koncových poloh. Vhodné pro servo pohony, testovací stolice a přesné polohování. Více o servoválcích TH / TX →

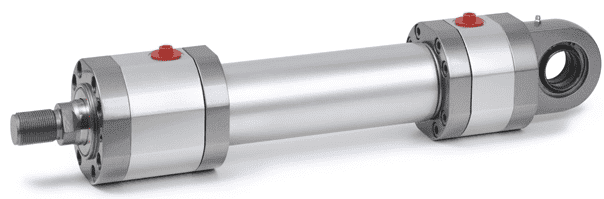

Potřebujete vyšší tlak nebo ISO 6022? Heavy-duty řada DP dle ISO 6022 pracuje do 250 bar a zvládá zdvih až 6000 mm — pro těžké lisy, válcovny a aplikace s rázovými silami, kde 210 bar HD / HK nestačí. Průměr pístu Ø 50–200 mm, bronzové vodicí pouzdro. Zobrazit válce DP 250 bar →

Nejčastější dotazy

Časté dotazy k přírubovým válcům HD / HK / TH / TX

Klepněte na otázku — odpověď se zobrazí níže. Ověřeno podle technické dokumentace Conforti Oleodinamica.

Užitečné články z naší Poradny: Zaměnitelnost konkurenčních válců dle ISO → Montáž, údržba a servis válců — KIT Conforti → Modulární vs. svařované hydraulické válce → Všechny články v Poradně →

Konfigurátor

Vyberte technické parametry válce a přidejte do poptávky

Zvolte řadu, uchycení, průměr a zdvih. Konfigurátor dopočítá sílu na výsuv i zásuv a potřebný průtok oleje, zobrazí 3D model a vygeneruje konfigurační kód válce (SKU).

Načítání 3D modelu…

Uchycení A

Výběr uchycení

Vyberte konfiguraci hydraulického válce

Řada válce

HD — ISO 6020/2 s protipřírubami, Ø 50–100 mm, 210 bar
HK — ISO 6020/2 s protipřírubami, Ø 125–200 mm, 210 bar
TH / TX — servoválce jako HD / HK + magnetostrikční snímač polohy
Řada se přepne automaticky podle průměru. Servoválce TH / TX: pouze těsnění L / H / G, bez druhé pístnice.

Uchycení

Provozní tlak (bar)

Maximální provozní tlak válců s protipřírubami je dle katalogu Conforti vyšší než u svorníkových.
HD / HK / TH / TX: max. 210 bar (zkouška 315 bar)
Zaškrtnutím „Upravit ručně" lze tlak snížit pro specifické aplikace.

Upravit provozní tlak ručně

Průměr pístu (mm)

Průměr pístu určuje maximální sílu válce.
HD / TH: 50–100 mm · HK / TX: 125–200 mm
Volba průměru přepne řadu automaticky.

Průměr pístnice (mm)

Pro každý průměr pístu jsou dle ISO 6020/2 dostupné 2–3 průměry pístnice.
Tenčí pístnice = větší síla při zásuvu.
Silnější pístnice = vyšší odolnost vůči vzpěru při dlouhém zdvihu.

Druhá pístnice

Druhá pístnice vytváří průchozí válec (oboustranná pístnice).
Používá se pro stejnou sílu a rychlost v obou směrech nebo mechanické vedení.

Tlumení

Hydraulické tlumení na konci zdvihu chrání válec před rázem.
K — vpředu i vzadu
V — pouze přední strana (výsuv)
Z — pouze zadní strana (zásuv)
– — bez tlumení

Zdvih (mm) Zadejte zdvih

Spacer

Spacer prodlužuje základní délku válce pro velké zdvihy.
SJ50 — 1000–1500 mm · SJ100 — 1500–2000 mm
SJ150 — 2000–3000 mm · SJ200 — nad 3000 mm

Rychlost posuvu (mm/s)

Slouží k výpočtu potřebného průtoku oleje.
Typické hodnoty: 30–100 mm/s pro průmyslové aplikace.
Při rychlosti nad 500 mm/s se automaticky zvolí těsnění L.

Těsnění

S — vysoké těsnění (NBR + PTFE), max. 0,5 m/s
L — nízké tření, rychlé cykly, max. 1 m/s
H — Viton® do +150 °C a fosforečné estery
G — NBR + PTFE CG pro kapaliny HFC
U servoválců TH / TX pouze L / H / G (S není v katalogu).

Koncovka pístnice

Vnější závit — standardní ISO 6020/2
SF — vnitřní závit pro montáž protikusem
ST — plovoucí kloub pro vyrovnání nesouososti
SL — vnější závit dle DIN 24554

Odvzdušnění

Odvzdušňovací šroub pro odvod vzduchu při prvním naplnění.
SK — vpředu i vzadu (doporučeno pro svislou montáž)
SV — pouze vpředu · SZ — pouze vzadu

Proximitní snímače koncové polohy

Indukční bezkontaktní snímače detekují dojezd pístu do koncové polohy.
SPV — přední · SPZ — zadní · SPK — obě strany
Snímač funguje jen s tlumením na stejné straně — tlumení proto nastavíme automaticky.
Dostupné pro HD / HK (u servoválců TH / TX polohu měří lineární snímač).

Magnetostrikční snímač polohy (přepne na servoválec TH / TX)

Tři skupiny · Dvě normy

Kdy zvolit protipřírubový, heavy-duty nebo servo válec?

Řady HD / HK jsou přírubové válce ISO 6020/2 do 210 bar pro dlouhé zdvihy a vyšší zatížení. Pro nejnáročnější provozy a vyšší tlak slouží heavy-duty řada DP (ISO 6022, 250 bar). Servoválce TH / TX přidávají magnetostrikční snímač polohy pro spojité řízení v celém zdvihu.

Řada HD / HK (protipříruby)ISO 6020/2 Protipříruby · 210 bar (zkouška 315) · Ø 50–200 mm · zdvih do 4000 mm. Dlouhé zdvihy, lisy, vyšší tuhost než svorníkové. Detail řady HD / HK → Řada DP (heavy-duty)ISO 6022 Heavy-duty · 250 bar · Ø 50–200 mm · zdvih do 6000 mm. Těžké lisy, válcovny, rázové síly, radiální zatížení. Detail řady DP → Řada TH / TX (servo)Servo HD / HK + magnetostrikční snímač polohy · 210 bar · spojité měření celé dráhy. Servo pohony, testovací stolice, polohování. Detail řady TH / TX →

Automatizace linek Vedlejší pohyby lisu Tváření plechu Manipulace břemen Zvedací mechanismy Překlápěče a polohování

Průmyslové aplikace

Kde se hydraulické válce v průmyslu používají

Aplikace s velmi dlouhými zdvihy, kde protipřírubová konstrukce eliminuje prodloužení táhel pod zatížením a zajišťuje vyšší geometrickou stabilitu — a tam, kde je potřeba vyšší provozní tlak (210 bar) při zachování zástavbových rozměrů ISO 6020/2. Typicky zvedací a manipulační technika s dlouhým zdvihem, hydraulické rámy a regulace velkých armatur a klapek. HD / HK jsou rozměrově záměnné se standardní řadou CD / DK, takže navazují na stávající uchycení.

Konkrétní nasazení v praxi: Válce pro energetiku a ocelárny → Válce pro manipulaci a zvedání →

Potřebujete pomoc s výběrem válce pro Vaši aplikaci?

CAD & Technická dokumentace

CAD modely a 2D výkresy hydraulických válců

Stáhněte 3D model nebo 2D výkres pro přesně nakonfigurovaný hydraulický válec. Model odpovídá průměru pístu, pístnici, uchycení a zdvihu z konfigurátoru. Formáty STEP, IGES, Parasolid, STL, DWG, DXF a PDF zdarma.

Jak získat 3D model nebo výkres válce HD / HK / TH / TX

1
Nakonfigurujte válec — nastavte průměr, pístnici, uchycení a zdvih v konfigurátoru výše a přidejte do poptávky
2
Otevřete sekci 2D / 3D model — po přidání produktu do poptávky se zobrazí konfigurační kód (SKU)
3
Přepište konfigurační kód (SKU) — vložte kód válce do „CODE WIZARD" a potvrďte konfiguraci
4
Zvolte formát a stáhněte — STEP, IGES, Parasolid, DWG, DXF a další

Dostupné formáty:

STEPIGESParasolidSTLDWGDXFPDF

CAD konfigurátor a technická dokumentace

3D modely a výkresy HD / HKSTEP, IGES, Parasolid, DWG, DXF, PDF

3D modely a výkresy TH / TXServoválce se snímačem polohy — Code Wizard

Katalog HD / HK (PDF)Technické výkresy a rozměrové tabulky
