Jak lze předejít korozi hydraulických válců v agresivním prostředí?

Conforti dodává válce CD NK / DK NK / MD NK s chemicky niklovaným povrchem o tloušťce 20 µm a chromovanou nerezovou pístnicí. Kombinace zajišťuje korozní odolnost odpovídající 1200 hodinám v solné mlze s hodnocením 10. Niklování má vysokou přilnavost a rovnoměrnost vrstvy a neobsahuje těžké kovy ani amoniak. Jde o cenově efektivní alternativu k válcům vyrobeným celé z nerezové oceli — vhodnou tam, kde se stroje myjí korozivními detergenty nebo jsou vystaveny solné mlze.

Kde se niklované válce CD NK / DK NK / MD NK používají?

Niklované válce nasazujte všude, kde běžná hydraulika trpí korozí: průmyslové mycí a čisticí stanice s korozivními detergenty, potravinářský a nápojový provoz s častou sanitací, provozy s pravidelným omýváním celých konstrukcí strojů kvůli hygienickým podmínkám, regulace klapek a další aplikace na vodních dílech (vnitřní i venkovní), námořní a off-shore aplikace se solnou mlhou, galvanika a povrchové úpravy nebo zemědělská a komunální technika. Díky shodné zástavbě se standardní řadou CD / DK je lze nasadit jako přímou náhradu zkorodovaného válce bez přechodu na celonerezové provedení.

Jaká uchycení jsou pro niklované válce dostupná?

Niklované provedení nabízí podle katalogu sedm variant uchycení: ME5 (A – přední příruba), ME6 (B – zadní příruba), MP5 (D – kulový kloub), MS2 (E – patky) a prodloužené svorníky MX1 (Q – vpředu i vzadu), MX3 (R – vpředu) a MX2 (S – vzadu). Oproti standardní řadě CD je sada omezená — bez čepových a vidlicových variant. Přesnou dostupnost potvrzuje technické oddělení.

Z jakého materiálu je pístnice a tělo niklovaných válců?

Standardní součástí niklovaného provedení je chromovaná nerezová pístnice (RRX), která doplňuje niklovou ochranu těla válce. Niklový povlak 20 µm pokrývá celé tělo — víka, přírubové desky, svorníky i válcové těleso. Na vyžádání jsou dostupné i jiné materiály pístnice, například chromovaná ocel CK45, kalená chromovaná nebo Nikrom.

Lze niklovaný válec osadit magnetickým snímačem polohy?

Ano. Řada MD NK je niklovaná verze s magnetickým pístem pro detekci polohy pístu ve zvolených bodech zdvihu (mezipolohy i koncové) — stejná korozní odolnost jako CD NK plus zpětná vazba pro PLC. K dispozici jsou snímače SH (PNP magnetorezistivní 6–30 V DC) a SR (REED 3–110 V AC/DC), oba s krytím IP 67. Niklované provedení je podle katalogu dostupné pro svorníkové válce CD a DK i řadu MD se snímači; niklovat lze i servoválce TD / TK — u nich je ale nutné ověřit, zda je snímač polohy vhodný pro dané korozní prostředí a má odpovídající stupeň krytí IP, případně konzultujte s naším technickým týmem.

Jaký je provozní tlak a rozsah průměrů niklovaných válců?

Niklované válce pracují se jmenovitým tlakem 160 bar a před dodáním jsou testovány při 240 bar dle ISO 10100, stejně jako standardní řada CD / DK / MD. Průměry pístu: CD NK Ø 25–100 mm, DK NK Ø 125–200 mm, MD NK Ø 25–125 mm. Zástavbové rozměry jsou shodné se standardními válci — přímá záměna bez úpravy stroje.

Jakou korozní odolnost mají niklované válce v solné mlze?

Chemicky niklovaný povrch o tloušťce 20 µm v kombinaci s chromovanou nerezovou pístnicí zajišťuje korozní odolnost odpovídající 1200 hodinám v solné mlze s hodnocením 10 (nejvyšší stupeň). Povlak má vysokou přilnavost a rovnoměrnost vrstvy, takže chrání i hrany a závity válce.

Obsahuje niklový povrch těžké kovy nebo amoniak?

Ne. Chemické niklování použité na válcích CD NK / DK NK / MD NK neobsahuje těžké kovy ani amoniak a vytváří rovnoměrnou vrstvu s vysokou přilnavostí. Proto je vhodné i do potravinářských a nápojových provozů s častou sanitací nebo do galvanik a povrchových úprav.

Niklované svorníkové hydraulické válcePro agresivní a korozní prostředí · CD NK / DK NK / MD NK

Niklované dvojčinné svorníkové válce CD NK, DK NK a MD NK dle ISO 6020/2 s chemicky niklovaným povrchem 20 µm a chromovanou nerezovou pístnicí — korozní odolnost 1 200 h v solné mlze (rating 10), bez těžkých kovů a amoniaku. Zástavba je shodná se standardními CD / DK / MD, takže zkorodovaný válec nahradíte bez úpravy stroje za zlomek ceny celonerezu. Provozní tlak 160 bar (test 240 bar), průměry pístu Ø 25–200 mm, 7 variant uchycení. Řada MD NK přidává magnetické snímače polohy pístu (mezipolohy i koncové) na svornících. Dodává hydraulika.store, autorizovaný distributor Conforti Oleodinamica pro ČR, SK a EU — s online konfigurátorem a CAD modely zdarma.

1 200 hSolná mlha (rating 10)

20 µmNiklová vrstva

160 barProvozní tlak

Ø 25–200 mmPrůměr pístu

Vyberte konfiguraci hydraulického válce CAD 3D modely

Katalogový list CD NK / DK NK (PDF)

Načítání 3D modelu…

ISO 6020/2 Nikl 20 µm Nerezová pístnice 1 200 h solná mlha

Potřebujete v korozním prostředí i snímání polohy pístu? Řada MD NK je niklovaná verze s magnetickým pístem a snímači SH / SR na svornících válce (posuvné po délce zdvihu, mezipolohy i koncové) — stejná korozní odolnost jako CD NK, navíc zpětná vazba do PLC. Standardní snímače SH (PNP) / SR (REED) mají krytí IP 67 (EN 60529) — ověřte, zda odpovídá podmínkám vašeho provozu (např. tlakové oplachy a sanitace mohou vyžadovat vyšší krytí); válec lze osadit i vlastními snímači, na vyžádání jsou programovatelné snímače, případně konzultujte s naším technickým týmem. Nakonfigurovat MD NK se snímači →

Stačí vám standardní válec bez korozní ochrany? Řady CD / DK bez niklového povlaku mají totožnou zástavbu — pro běžná suchá průmyslová prostředí jsou rychleji dostupné a levnější. Niklování volte jen tam, kde hrozí koroze. Zobrazit standardní válce CD / DK →

Nejčastější dotazy

Časté dotazy — niklované válce pro agresivní prostředí

Klepněte na otázku — odpověď se zobrazí níže. Ověřeno podle technické dokumentace Conforti Oleodinamica (niklované provedení CD / DK / MD, katalog NK).

Užitečné články z naší Poradny: Niklované válce — náhrada celonerezových → Snímače polohy hydraulických válců — přehled → Zaměnitelnost konkurenčních válců dle ISO → Všechny články v Poradně →

Konfigurátor

Vyberte technické parametry válce a přidejte do poptávky

Zvolte řadu, uchycení, průměr a zdvih. Konfigurátor dopočítá sílu na výsuv i zásuv a potřebný průtok oleje, zobrazí 3D model a vygeneruje konfigurační kód NK válce. Pístnice je standardně chromovaná nerezová (RRX) jako součást niklovaného provedení.

Načítání 3D modelu…

Uchycení X

Výběr uchycení

Vyberte konfiguraci hydraulického válce

Řada válce

CD NK — Ø 25–100 mm, niklovaný svorníkový válec ISO 6020/2
DK NK — Ø 125–200 mm, vyšší síly
MD NK — jako CD NK + magnetické snímače polohy (max. 125 mm)
Řada se přepne automaticky podle průměru.

Uchycení

Provozní tlak (bar)

Maximální provozní tlak je dán normou ISO 6020/2.
CD NK / DK NK / MD NK: max. 160 bar (test 240 bar)
Zaškrtnutím „Upravit ručně" lze tlak snížit pro specifické aplikace.

Upravit provozní tlak ručně

Průměr pístu (mm)

Průměr pístu určuje maximální sílu válce.
CD NK: 25–100 mm · DK NK: 125–200 mm · MD NK: 25–125 mm
Volba průměru přepne řadu automaticky.

Průměr pístnice (mm)

Pístnice NK válců je standardně chromovaná nerezová ocel (RRX) jako součást niklovaného provedení.
Pro každý průměr pístu jsou dle ISO 6020/2 dostupné 2–3 průměry pístnice.
Silnější pístnice = vyšší odolnost vůči vzpěru při dlouhém zdvihu.

Druhá pístnice

Druhá pístnice vytváří průchozí válec (oboustranná pístnice).
Používá se pro stejnou sílu a rychlost v obou směrech nebo mechanické vedení.

Tlumení

Niklované válce se dodávají bez vnitřního tlumení — niklová vrstva mírně zvětší tolerance vnitřních průměrů, tlumicí pouzdra proto nelze osadit.
Rázy na konci zdvihu řešte zpomalením v hydraulickém obvodu, případně konzultujte s naším technickým týmem.

Zdvih (mm) Zadejte zdvih

Spacer

Spacer prodlužuje základní délku válce pro velké zdvihy.
SJ50 — 1000–1500 mm · SJ100 — 1500–2000 mm
SJ150 — 2000–3000 mm · SJ200 — nad 3000 mm

Rychlost posuvu (mm/s)

Slouží k výpočtu potřebného průtoku oleje.
Typické hodnoty: 30–100 mm/s pro průmyslové aplikace.
Při rychlosti nad 500 mm/s se automaticky zvolí těsnění L.

Těsnění

S — standardní (NBR + PTFE), univerzální, max. 0,5 m/s
L — nízké tření, rychlé cykly, max. 1 m/s
H — Viton® pro vysoké teploty (až +150 °C)
G — NBR + PTFE CG pro kapaliny HFC

Koncovka pístnice

Vnější závit — standardní ISO 6020/2
SF — vnitřní závit pro montáž protikusem
ST — plovoucí kloub pro vyrovnání nesouososti
SL — vnější závit dle DIN 24554

Odvzdušnění

Odvzdušňovací ventil pro odvod vzduchu při prvním naplnění.
SK — vpředu i vzadu (doporučeno pro svislou montáž)
SV — pouze vpředu · SZ — pouze vzadu

Magnetické snímače polohy (přepne na řadu MD)

NK vs. Standard · Stejná zástavba ISO 6020/2

Kdy zvolit niklovaný, standardní nebo niklovaný válec se snímači?

NK provedení je přímá zástavbová náhrada standardního CD / DK — stejné průměry, stejné ISO rozměry, stejné těsnění. Rozdíl je v niklové povrchové ochraně (20 µm, 1200 h solná mlha) a nerezové pístnici. Pro běžné suché prostředí stačí standardní CD / DK; pro korozi, mytí a solnou mlhu volte NK. Řada MD NK přidává magnetické snímače polohy pístu (mezipolohy i koncové) při zachování korozní ochrany.

CD NK / DK NK (niklované)Niklované Nikl 20 µm · 1200 h solná mlha (rating 10) · nerezová pístnice · 160 bar · Ø 25–200 mm. Detergenty, solná mlha, chemie, potravinářství. Nakonfigurovat CD NK → CD / DK standard (svorníkové)ISO 6020/2 Bez speciální povrchové ochrany · 160 bar (test 240) · Ø 25–200 mm · 14 uchycení. Rychlejší dostupnost a nižší cena pro suchá průmyslová prostředí. Detail standardní CD / DK → MD NK (nikl + snímače)Nikl + snímač Niklovaná verze s magnetickým pístem · snímače SH / SR · Ø 25–125 mm · 160 bar. Korozní prostředí + zpětná vazba polohy pístu do PLC (mezipolohy i koncové). Nakonfigurovat MD NK →

Aplikace v korozním prostředí

Kde se hydraulické válce nejčastěji používají

Niklované válce CD NK / DK NK / MD NK nasazujte všude, kde standardní hydraulika selhává vlivem koroze — průmyslové mytí a čisticí stanice s korozivními detergenty, potravinářský a nápojový provoz, námořní a off-shore aplikace se solnou mlhou, galvanika a povrchové úpravy i zemědělská a komunální technika. Osvědčují se v provozech, kde se kvůli hygienickým podmínkám pravidelně omývají celé konstrukce strojů včetně válců — niklovaný povrch oplachům a detergentům odolává. Vhodné jsou i pro regulaci klapek a další aplikace na vodních dílech, ve vnitřním i venkovním prostředí. Díky shodné zástavbě se standardními CD / DK jsou ideální jako přímá náhrada zkorodovaného válce bez přechodu na celonerezové provedení.

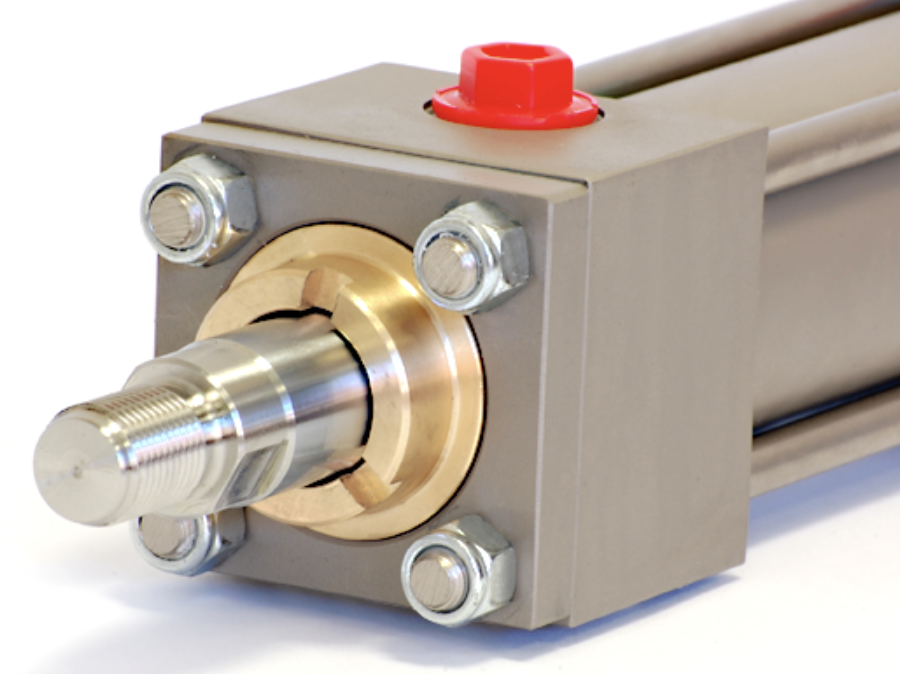

Niklovaný válec s chromovanou nerezovou pístnicí je adekvátní a levnější náhradou celonerezového válce — díky niklovanému povrchu se využívá především v potravinářském a farmaceutickém průmyslu. Nasazení je odzkoušené na reálných linkách: zpracování masných výrobků (např. protlačování do tvarových forem) i mléčných výrobků (např. krájení a dělení potravin).

Konkrétní nasazení v praxi: Válce pro farmacii a potravinářství → Válce pro energetiku a ocelárny →

Potřebujete pomoc s výběrem válce pro Vaši aplikaci?

CAD & Technická dokumentace

CAD modely a 2D výkresy niklovaných válců

3D model niklovaného válce je shodný se zástavbou standardního CD / DK — niklování nemění rozměry. Pro CAD model proto použijte konfigurační kód bez přípony „NK". Formáty STEP, IGES, Parasolid, STL, DWG, DXF a PDF zdarma.

Jak získat 3D model nebo výkres niklovaného válce

1
Nakonfigurujte válec — nastavte průměr, pístnici, uchycení a zdvih v konfigurátoru výše a přidejte do poptávky
2
Zapište si kód NK válce — zobrazí se v panelu konfigurátoru, např. CD 63 / 36 A 300 S NK
3
Pro CAD použijte kód bez „NK" — zástavba je identická se standardním CD; vložte do „CODE WIZARD"
4
Zvolte formát a stáhněte — STEP, IGES, Parasolid, DWG, DXF a další

Dostupné formáty:

STEPIGESParasolidSTLDWGDXFPDF

CAD konfigurátor a technická dokumentace

3D modely CD / DK (zástavba NK)NK sdílí zástavbu s CD — použijte kód bez NK přípony

Katalog CD NK / DK NK / MD NK (PDF)Niklované provedení — výkresy a parametry

Standardní válce CD / DK / MDBez niklového povlaku — pro suchá prostředí
