Lze svorníkové hydraulické válce osadit magnetickými snímači?

Ano. Řada MD je určena pro snímače REED (SR) nebo PNP magnetorezistivní (SH), případně speciální programovatelné magnetické snímače. Má stejné parametry, rozměry i volitelné výbavy jako CD / DK, navíc magnetický píst a nerezovou trubku. Snímače se upevní držáky STA / STB / STC / STD ke svorníkům kdekoli po délce trubky a umožní přesné sledování polohy pístu i kontrolu celého pracovního cyklu. Pozor na magnetické rušení — feromagnetické hmoty (např. uložení válce ve formě) nebo silná magnetická pole (elektromotory, cívky, frekvenční měniče).

Lze kompaktní hydraulické válce osadit magnetickými snímači?

Ano. Hliníkové kompaktní válce MP jsou připravené pro integrované magnetické snímače v drážkách tělesa — REED snímač SP s konektorem M8, na vyžádání PNP magnetorezistivní snímače s M8 nebo řešení IO-LINK. Při rychlosti pístu nad 0,1 m/s doporučujeme omezit zdvih externím dorazem. Tlakové špičky, rázy a cyklické namáhání zkracují životnost hliníkového tělesa — pro takové aplikace zvažte ocelové kompaktní válce RQ.

Jaký je rozdíl mezi řadami MD a MP?

MD je svorníkový válec ISO 6020/2 (Ø 25–125 mm, 160 bar, 14 typů uchycení, libovolný zdvih). MP je kompaktní hliníkový válec (Ø 25–100 mm, olejové porty X / A / B / E, katalogové zdvihy 20–100 mm). Oba mají v pístu permanentní magnet pro snímače polohy.

Jak funguje magnetické snímání polohy pístu?

V pístu válce je zalisován permanentní magnet. Snímač přišroubovaný na tělese detekuje magnetické pole skrz hliníkovou nebo ocelovou stěnu, jakmile píst projede danou polohou. Bezdotykově, bez mechanického dorazu a bez opotřebení.

Které snímače polohy jsou k dispozici?

SH — PNP magnetorezistivní 6–30 V DC, doba sepnutí 0,5 ms, pro PLC. SR — REED 3–110 V AC/DC, univerzální. Oba pro řadu MD, krytí IP 67, kabel 5 m, signalizace LED. SP — REED 3–30 V AC/DC, IP67, konektor M8, pro kompaktní řadu MP.

Jak se snímač na válec montuje?

U řady MD se snímače fixují ke svorníkům přes držáky STA / STB / STC / STD, u kompaktní MP se snímač nasune do drážky hliníkového profilu. V obou případech se posune do požadované polohy a zajistí šroubem — pro každý sledovaný bod je potřeba jeden snímač.

Kolik snímačů polohy lze na válec MD / MP umístit?

Po délce zdvihu lze na řadu MD připojit 1 až 8 snímačů SR (REED) nebo SH (PNP) pro detekci různých mezipoloh; standardně jsou osazeny 2 snímače pro koncové polohy. Kompaktní MP nese standardně max. 2 snímače SP. Na vyžádání jsou dostupné programovatelné IO-Link snímače.

Jaký je maximální provozní tlak kompaktní řady MP?

Pro průměry Ø 25–63 mm je MP dimenzováno na 160 bar (zkouška 240 bar). Pro Ø 80 a Ø 100 mm je tlak omezen hliníkovou stěnou tělesa na maximálně 100 bar (zkouška 150 bar). Svorníková ocelová MD drží 160 bar v celém rozsahu Ø 25–125 mm.

V jakých aplikacích se válce MD / MP se snímáním polohy používají?

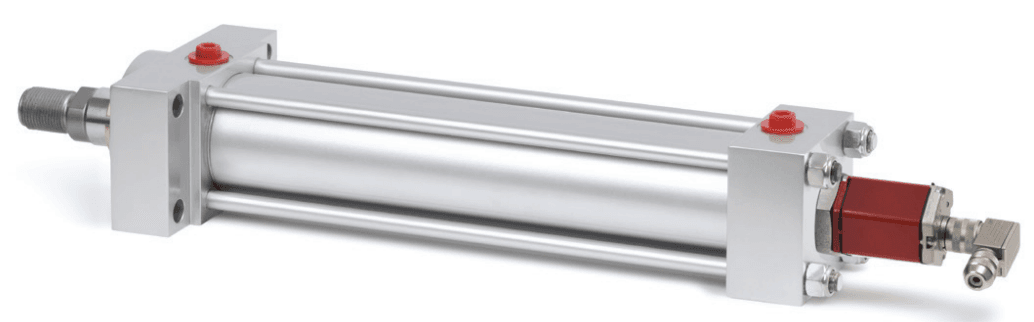

MD a MP se používají v automatizovaných linkách, kde stačí detekce přítomnosti pístu ve zvolených bodech (koncové polohy, mezipolohy) bez kontinuálního snímání — balicí a montážní automaty, robotické linky, polohovací stoly, upínání na CNC. Pro kontinuální polohovou regulaci je vhodnější servo řada TD / TK s magnetostrikčním snímačem.

Proč má válec MD bronzové vedení pístnice?

Bronzové vedení pístnice snižuje tření a chrání povrch pístnice před poškrábáním. Tím se udržuje těsnicí schopnost a předchází se úniku oleje i při dlouhodobém provozu s častým snímáním poloh.

Hydraulické válce pro mezipolohy a koncové polohy

Hydraulické válce MD / MP s magnetickým snímáním polohy

Detekce pístu ve zvolených bodech zdvihu — mezipolohy i koncové

Dvojčinné hydraulické válce MD (ISO 6020/2, svorníková konstrukce) a MP (kompaktní hliník) s integrovaným magnetickým pístem pro přesnou detekci polohy v libovolném bodě zdvihu. Provozní tlak 160 bar (MP u Ø 80–100 mm 100 bar), průměr pístu Ø 25–125 mm (MD) nebo Ø 25–100 mm (MP).

Jeden nebo více snímačů SH / SR (MD — na svornících) nebo SP (MP — v drážce profilu) se připevní na válec, posune po délce zdvihu a signalizuje polohu pístu přímo do PLC. Snímání zvolených poloh pístu — nikoliv průběžného pohybu.

160 bar

provozní tlak

Ø 25–125 mm

MD průměr pístu

SH / SR / SP

typy snímačů

IP67

krytí snímače

Hydraulický válec MD — svorníkový ISO 6020/2 s magnetickým pístem a snímači na svornících

ISO 6020/2 · svorníky · 160 bar

MD — svorníkový válec se snímači

Stejné technické parametry, rozměry i volitelné výbavy jako standardní CD / DK, navíc magnetický píst a nerezová trubka. Jeden nebo více snímačů se upevní držáky STA / STB / STC / STD ke svorníkům a posune do požadované polohy po délce trubky.

Proč zvolit MD

Přesná kontrola polohy pístu a celého pracovního cyklu — koncové polohy i mezipolohy (až 8 snímačů).
Snímače SR (REED, 3–110 V AC/DC, 0,3 A) nebo SH (PNP magnetorezistivní, 6–30 V DC, 0,25 A) · IP 67 · LED · kabel 5 m. Speciální programovatelné snímače na vyžádání.
Ocelový válec 160 bar v celém rozsahu Ø 25–125 mm, libovolný zdvih, 14 uchycení — záměnný s CD / DK bez úpravy stroje.

Na co si dát pozor

Kvůli místu pro snímače musí být zdvih delší než minimální hodnota (katalog CD / MD / DK, str. 8).
Napětí a proud nesmí překročit hodnoty z tabulky snímače. Proudové špičky vznikají u kapacitních zátěží (kabel delší než 3 m), napěťové špičky u indukčností (relé, elektromagnetické ventily, stykače).
Při silných vibracích může dojít k falešnému sepnutí.

Kompaktní hydraulický válec MP z hliníkové slitiny se snímači SP v drážkách

kompaktní · hliník · do 160 bar

MP — kompaktní hliníkový válec se snímači

Dvojčinný válec z vysokopevnostní hliníkové slitiny s protiotěrovou úpravou, připravený pro integrované magnetické snímače. Snímače se zasunou do připravených drážek a posunou do polohy, kde mají hlásit průchod pístu.

Proč zvolit MP

Minimální zástavba — upínací a lisovací přípravky, montážní automaty, krátké zdvihy 20–100 mm ze skladu.
Snímač SP (REED, 3–30 V AC/DC, 0,2 A, IP 67, konektor M8, kabel 5 m), na vyžádání PNP magnetorezistivní s M8 nebo řešení IO-LINK.
Monitoring polohy pístu a optimalizace pracovního cyklu bez dalších koncových spínačů na stroji.

Na co si dát pozor

Při rychlosti pístu nad 0,1 m/s doporučujeme omezit zdvih externím dorazem, aby píst nenarážel do pouzdra nebo zadního víka.
Tlakové špičky, rázy a cyklické namáhání zkracují životnost hliníkového tělesa. V takovém případě zvažte ocelový kompaktní válec RQ (250 bar).
U Ø 80 a 100 mm je provozní tlak omezen na 100 bar; standardně max. 2 snímače. Při silných vibracích může dojít k falešnému sepnutí.
