Hydraulický válec CONFORTI CD 25/12 T 2000 S

Řada CD dle normy ISO 6020/2 je určena pro automatizační linky, vstřikovací a lisovací stroje, montážní a upínací přípravky, manipulaci dílů a dopravní techniku; nabízí kompaktní svorníkovou konstrukci, nízké tření, volitelné tlumení a provozní tlak do 160 bar s testem 240 bar dle ISO 10100.

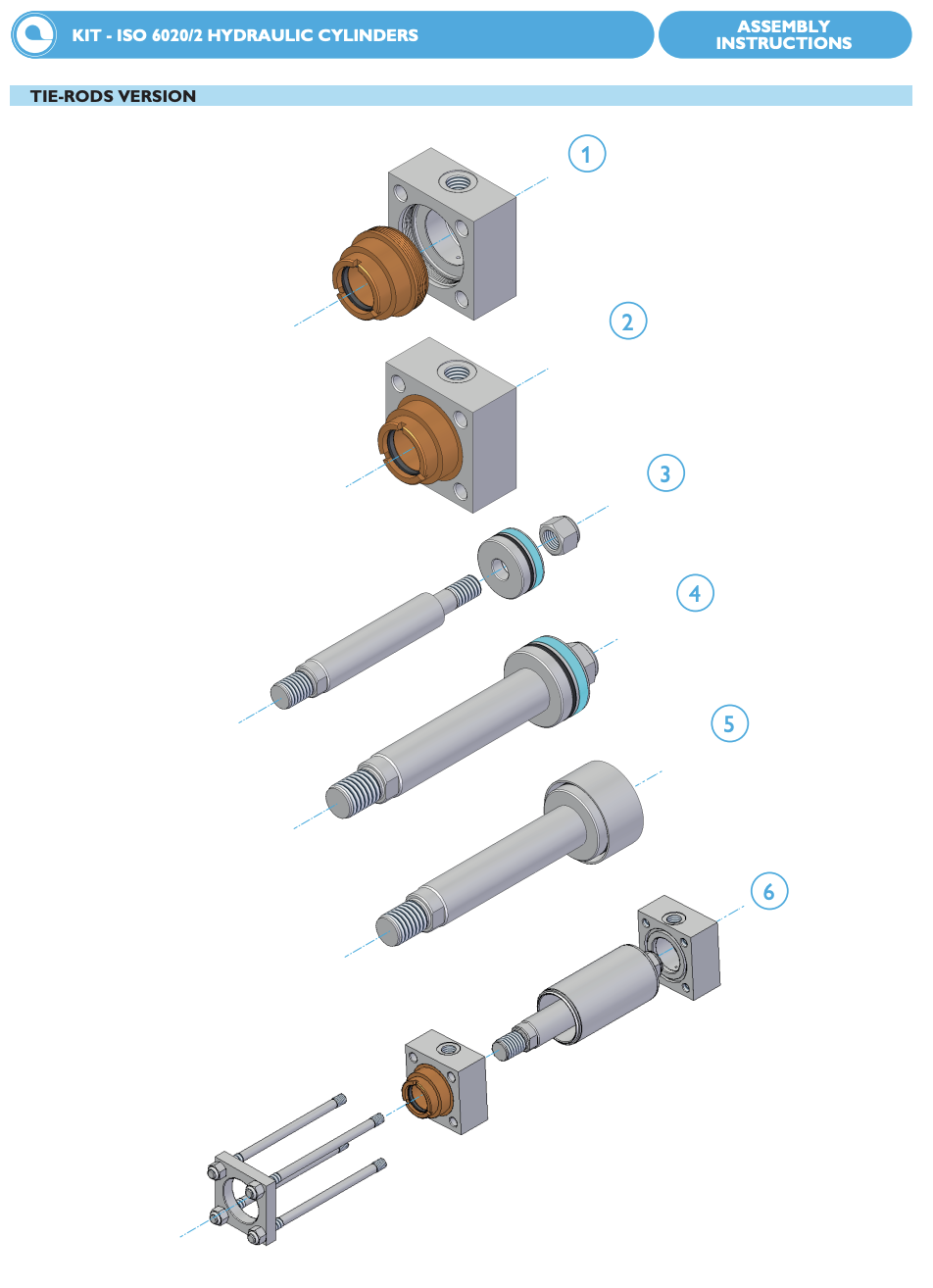

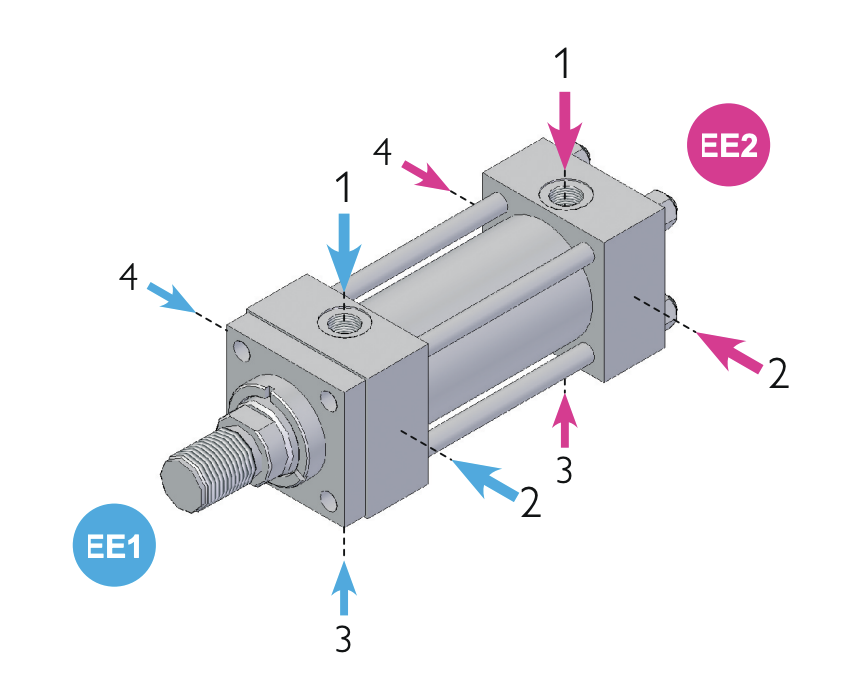

Konstrukčně stojí válec na čtyřech vysokopevnostních táhlech, honované trubce s přesností H8 a tvrzené, tvrdě chromované pístnici vedené v bronzovém pouzdře se stíracím kroužkem; volitelné plovoucí kroužkové tlumení zajišťuje plynulý dojezd se seřízením šroubem a těsnicí sady S / L / G / H pokrývají standardní provoz, nízké tření, vyšší teploty i média HFC.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 160 bar 7,9 kN ≈ 801 kg · při 100 bar 4,9 kN ≈ 501 kg
Tažná síla: při 160 bar 6,0 kN ≈ 616 kg · při 100 bar 3,8 kN ≈ 385 kg
Činná plocha: 4,91 cm² · mezikruží: 3,78 cm²
Objem oleje na plný zdvih: 0,98 l
Hodnoty jsou teoretické; počítejte s rezervou 10–20 % na tření, zrychlení hmoty a tlakové ztráty.

Vzpěr pístnice — zdvih 2000 mm, uchycení T

Kontrola dle katalogové metodiky: CO = zdvih + spacer = 2100 mm (zdvih 2000 mm + SJ100 100 mm), LI = CO × FC, bezpečnost 3,5. Uchycení T má faktor vzpěru FC = 1,5 pro vedenou pístnici: LI = 3 150 mm → dovolená síla ≈ 0,1 kN — plná tlačná síla 7,9 kN tuto mez překračuje; omezte sílu, nebo zvolte silnější pístnici. S volným, nevedeným koncem (FC = 4,0) je dovolená síla ≈ 0,0 kN — pod plnou silou při 160 bar; veďte břemeno, omezte tlak, nebo zvolte silnější pístnici. Konkrétní případ ověříte v kalkulačce vzpěru pístnice.

Technické parametry

Název produktu: Hydraulický válec CONFORTI CD 25/12 T 2000 S
Řada: CD – ISO 6020/2 DIN 24554
SKU: CD-25/12-T-2000-S
Průměr pístu: 25 mm
Průměr pístnice: 12 mm
Zdvih: 2000 mm
Montáž: ISO MX6 – Zadní závitové otvory
Těsnění: S – standardní PU
Pracovní tlak: do 160 bar · testovací tlak: 240 bar (ISO 10100)

Snímání polohy pístu

Indukční proximity snímače koncových poloh nelze u Ø 25 a Ø 32 mm z prostorových důvodů použít; pro snímání polohy pístu (koncové polohy i mezipolohy) zvolte variantu řady MD s magnetickým pístem a posuvnými spínači SR / SH na svornících. Podrobnosti: Snímače polohy hydraulických válců.

Vhodné aplikace

Automatizační a výrobní linky, montážní a upínací přípravky, manipulace dílů, vstřikovací a lisovací stroje, balicí stroje a CNC portály. Porovnání provedení: Hydraulické válce – standardní průmyslové pohyby.

Dostupnost a výhody HYDRAULIKA.store

Standardní výroba cca 10–14 pracovních dní, expresně od 48 hodin; dodáváme náhradní díly a servisní sady (náhradní díly a příslušenství), k dispozici je online konfigurátor a průvodce Jak vybrat dvojčinný hydraulický válec; díky normovaným rozměrům válec poslouží i jako přímá náhrada válců jiných výrobců bez úprav stroje. Vyžádejte si CAD model a vložte válec přímo do sestavy.
