Hydraulický válec CONFORTI DP 50/32 D 1000 S

Heavy-duty dvojčinný hydraulický válec řady DP dle ISO 6022 (DIN 24333) s kyvným uchycením kulovým kloubem MP6 na zadním čele — pro pohony, které během zdvihu mění úhel (klopení, zvedací ramena, sklápění). Provozní tlak do 250 bar, každý kus testován na 375 bar dle ISO 10100; dvojité bronzové vedení pístu a dlouhé bronzové pouzdro pístnice snáší rázy i trvalé radiální síly těžkých provozů. Autorizovaná distribuce Conforti Oleodinamica pro ČR a SK: hydraulika.store.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 250 bar 49,1 kN ≈ 5 006 kg · při 100 bar 19,6 kN ≈ 2 002 kg
Tažná síla: při 250 bar 29,0 kN ≈ 2 955 kg · při 100 bar 11,6 kN ≈ 1 182 kg
Plocha pístu: 19,63 cm² · mezikruží: 11,59 cm²
Objem oleje na plný zdvih (vysouvání): 1,96 l
Teoretické hodnoty — přičtěte rezervu 10–20 % na tření, zrychlení hmoty a ztráty v obvodu.

Vzpěr pístnice — zdvih 1000 mm, uchycení D

Kontrola dle katalogové metodiky: CO = zdvih + spacer = 1000 mm (řada DP přidává distanční kroužek až od zdvihu 1500 mm), LI = CO × FC, bezpečnost 3,5. Kyvné uchycení kulovým kloubem D má faktor vzpěru FC = 2,0: LI = 2 000 mm → kritická síla ≈ 26,7 kN, dovolená ≈ 7,6 kN — to odpovídá tlačné síle při cca 39 bar. Plné využití 250 bar (49,1 kN) u kyvně uloženého válce s tímto zdvihem není z hlediska vzpěru přípustné: omezte pracovní tlak, veďte břemeno, nebo zvolte provedení s pístnicí Ø 36 mm. Konkrétní případ ověříte v kalkulačce vzpěru pístnice.

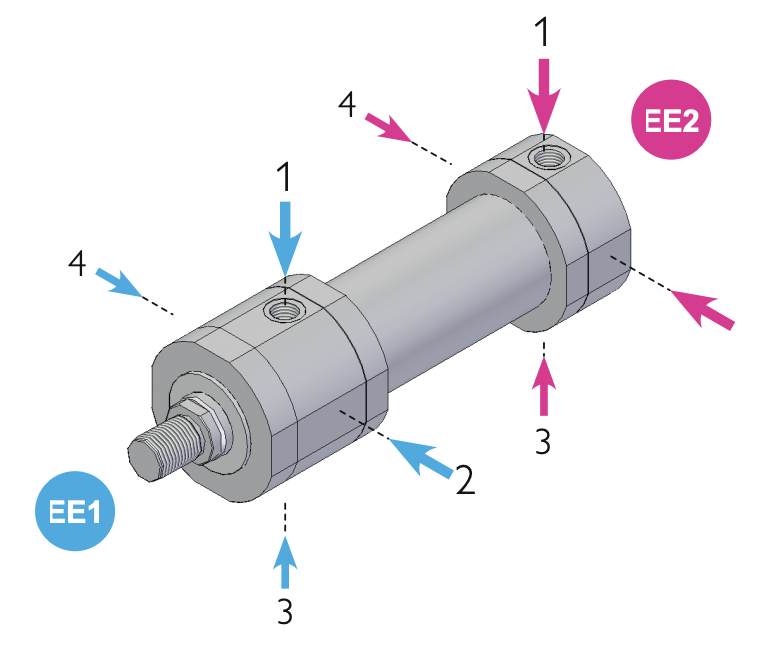

Technické parametry

Název produktu: Hydraulický válec CONFORTI DP 50/32 D 1000 S
Řada: DP – ISO 6022 DIN 24333
SKU: DP-50/32-D-1000-S
Průměr pístu: 50 mm
Průměr pístnice: 32 mm
Zdvih: 1000 mm
Montáž: MP6 – Kulový kloub (oko), zadní kyvné uložení
Těsnění: S – standardní PU
Pracovní tlak: do 250 bar · testovací tlak: 375 bar (ISO 10100)
Vedení: dvojité bronzové vedení pístu, dlouhé bronzové pouzdro pístnice

Snímání polohy pístu

U heavy-duty řady DP jsou dvě cesty zpětné vazby: indukční proximity snímače koncových poloh (SPV / SPZ / SPK) integrované v čelech válce a vázané na koncové tlumení — bez nutnosti magnetického pístu, v nerezovém provedení s krytím IP69k — nebo servoprovedení TP s magnetostrikčním snímačem pro spojité měření polohy (dodací lhůta servoprovedení 25–30 pracovních dní). Podrobně: Snímače polohy hydraulických válců.

Vhodné aplikace

Kyvné pohony těžkých strojů — sklápění a klopení, zvedací ramena a plošiny, manipulátory výkovků, tvářecí stroje a energetika; kulový kloub vyrovnává úhlové odchylky a boční průhyby konstrukce. Přehled nasazení: Hydraulické válce pro vyšší zatížení (DP).

Dostupnost a výhody HYDRAULIKA.store

Standardní výrobní lhůta řady DP je 25–30 pracovních dní; dodáváme sady těsnění a náhradní díly (náhradní díly a příslušenství), konfiguraci ověříte v online konfigurátoru; rozměry dle ISO 6022 umožňují použít válec i jako přímou náhradu heavy-duty válců jiných výrobců bez úprav stroje. Ke každé konfiguraci poskytujeme 2D výkres a 3D CAD model (.STP).
