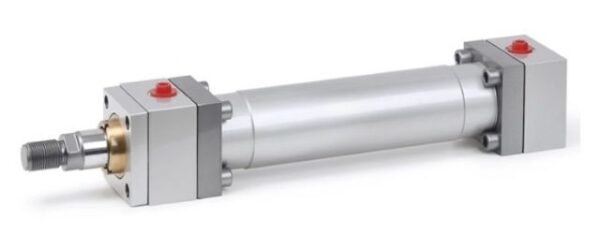

Hydraulický válec CONFORTI HD 50/22 A 500 S

Těžká řada HD dle ISO 6020/2 (DIN 24554) posouvá svorníkovou konstrukci na provozní tlak do 210 bar (100% zkouška na 315 bar dle ISO 10100) — pro lisy, tvářecí stroje a náročné průmyslové pohony, kde standardní 160bar řada nestačí.
Tělo tvoří honovaná válcová trubka (přesnost H8, nízká drsnost povrchu), čtyři vysokopevnostní táhla se závity válcovanými za studena zajišťují pevnost spoje a jednoduchou demontáž, pístnice je tvrzená a tvrdě chromovaná a vede v bronzovém pouzdře se stíracím kroužkem; k dispozici jsou těsnicí sady S, L, G, H, plovoucí kroužkové tlumení a povrchové úpravy (chemické niklování NK) pro agresivní prostředí.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 210 bar 41,2 kN ≈ 4 205 kg · při 100 bar 19,6 kN ≈ 2 002 kg
Tažná síla: při 210 bar 33,3 kN ≈ 3 391 kg · při 100 bar 15,8 kN ≈ 1 615 kg
Činná plocha: 19,63 cm² · mezikruží: 15,83 cm²
Objem oleje na plný zdvih: 0,98 l
Hodnoty jsou teoretické; počítejte s rezervou 10–20 % na tření, zrychlení hmoty a tlakové ztráty.

Vzpěr pístnice — zdvih 500 mm, uchycení A

Kontrola dle katalogové metodiky: CO = zdvih + spacer = 500 mm, LI = CO × FC, bezpečnost 3,5. Uchycení A má faktor vzpěru FC = 0,7 pro vedenou pístnici: LI = 350 mm → dovolená síla ≈ 55,6 kN — rezerva 35 % nad plnou tlačnou silou 41,2 kN. S volným, nevedeným koncem (FC = 2,0) je dovolená síla ≈ 6,8 kN — pod plnou silou při 210 bar; veďte břemeno, omezte tlak, nebo zvolte silnější pístnici. Konkrétní případ ověříte v kalkulačce vzpěru pístnice.

Technické parametry

Název produktu: Hydraulický válec CONFORTI HD 50/22 A 500 S
Řada: HD – ISO 6020/2 DIN 24554
SKU: HD-50/22-A-500-S
Průměr pístu: 50 mm
Průměr pístnice: 22 mm
Zdvih: 500 mm
Montáž: ISO ME5 – Přední příruba
Těsnění: S – standardní PU
Pracovní tlak: do 210 bar · testovací tlak: 315 bar (ISO 10100)

Snímání polohy pístu

Válec lze osadit indukčními proximity snímači koncových poloh SPV (přední), SPZ (zadní) nebo SPK (obě polohy — vyžaduje tlumení K); snímače se integrují do čel válce a nepotřebují magnetický píst (nerez, IP69k, PNP, konektor M12, 24 V DC). Pro mezipolohy slouží varianta řady MD se spínači SR / SH. Přehled: Snímače polohy hydraulických válců.

Vhodné aplikace

Lisy a tvářecí stroje, těžší automatizační pohony, zvedací a manipulační technika s vyšším provozním tlakem. Porovnání provedení: Hydraulické válce pro vyšší zatížení.

Dostupnost a výhody HYDRAULIKA.store

Standardní výroba cca 10–14 pracovních dní, expresně od 48 hodin; dodáváme náhradní díly a servisní sady (náhradní díly a příslušenství), k dispozici je online konfigurátor a průvodce Jak vybrat dvojčinný hydraulický válec; díky normovaným rozměrům válec poslouží i jako přímá náhrada válců jiných výrobců bez úprav stroje. Vyžádejte si CAD model a vložte válec přímo do sestavy.
