Hydraulický válec CONFORTI HD SX 50/36 DK 2800 SJ150 L SK SD BLV SPK BV3B

Těžký dvojčinný hydraulický válec HD dle ISO 6020/2 s protipřírubami: provozní tlak do 210 bar, 100% zkouška 315 bar dle ISO 10100 — pro provozy, kde standardní 160bar řada nestačí. Více informací o řadě najdete na stránce Hydraulické válce pro dlouhé zdvihy (HD/HK).
Zesílené provedení s protipřírubami; pístnice CK45 tvrdě chromovaná (volitelně kalená, Nikrom či nerez), volitelný zesílený píst PQ pro rázová zatížení, vyvažovací píst BL a drenáž pouzdra SD pro dlouhé zdvihy; těsnicí sady S / L / G / H.

Výbava dle kódu

tlumení K — plovoucí kroužkové tlumení na obou stranách se seřízením šroubem.
SJ150 — distanční kroužek 150 mm pro nestandardní zdvih.
SK — odvzdušňovací ventily na obou stranách válce.
SD — drenáž vodicího pouzdra — pro dlouhé zdvihy s vyšší rychlostí, odvod G 1/8″ do beztlaké větve.
BLV — vyvažovací píst pro vyrovnání objemů v uzavřených okruzích.
SPK — indukční proximity snímače obou koncových poloh (nerez, IP69k, PNP, M12) — vázané na tlumení K.
BV3B — CETOP 3 deska na zadní hlavě pro přímou montáž ventilu ISO 4401.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 210 bar 41,2 kN ≈ 4 205 kg · při 100 bar 19,6 kN ≈ 2 002 kg
Tažná síla: při 210 bar 19,9 kN ≈ 2 025 kg
Činná plocha: 19,63 cm² · mezikruží: 9,46 cm²
Objem oleje na plný zdvih: 5,50 l
Hodnoty jsou teoretické; počítejte s rezervou 10–20 % na tření, zrychlení hmoty a tlakové ztráty.

Vzpěr pístnice — zdvih 2800 mm, uchycení D

Kontrola dle katalogové metodiky: CO = zdvih + spacer = 2950 mm (zdvih 2800 mm + spacer 150 mm), LI = CO × FC, bezpečnost 3,5. FC = 2,0: dovolená síla ≈ 1,4 kN — plná tlačná síla 41,2 kN tuto mez překračuje; omezte tlak, veďte břemeno, nebo zvolte silnější pístnici. Ověření: kalkulačka vzpěru pístnice.

Technické parametry

Název produktu: Hydraulický válec CONFORTI HD SX 50/36 DK 2800 SJ150 L SK SD BLV SPK BV3B
Řada: HD – ISO 6020/2 DIN 24554
SKU: HD-SX-50/36-DK-2800-SJ150-L-SK-SD-BLV-SPK-BV3B
Průměr pístu: 50 mm
Průměr pístnice: 36 mm
Zdvih: 2800 mm (+ spacer 150 mm)
Montáž: ISO MP5 – Kulový kloub (oko)
Zakončení pístnice: Vnější závit (standard)
Tlumení: Tlumení na přední i zadní straně
Odvzdušnění: Odvzdušnění vpředu i vzadu
Těsnění: L – Nízké tření (PTFE)
Pracovní tlak: do 210 bar · testovací tlak: 315 bar (ISO 10100)

Snímání polohy pístu

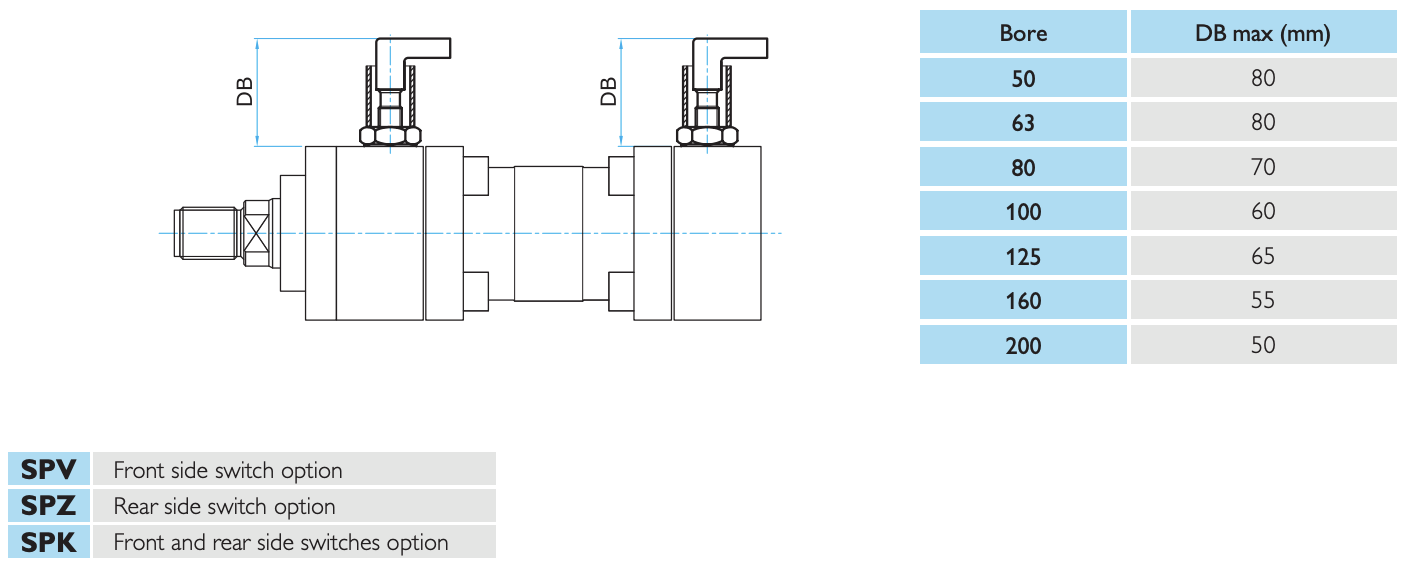

Válec lze osadit indukčními proximity snímači koncových poloh SPV (přední), SPZ (zadní) nebo SPK (obě polohy — vyžaduje tlumení K); snímače jsou integrované v čelech a nepotřebují magnetický píst (nerez, IP69k, PNP, M12, 24 V DC). Pro mezipolohy slouží varianta MD se spínači SR / SH. Přehled: Snímače polohy hydraulických válců. Toto provedení je osazeno snímači SPK obou koncových poloh.

Vhodné aplikace

Lisy a tvářecí stroje, zvedání a posuvy těžkých celků na dlouhé dráze, manipulační technika s vyšším tlakem. Podrobněji k nasazení: válcovny a tvářecí stroje · energetika a ocelárny. Kdy zvolit jinou řadu: při trvalých radiálních silách a rázech heavy-duty řada DP dle ISO 6022; pro spojité polohování servořada TH.

Časté dotazy

Je válec zaměnitelný s jinými výrobci?
Ano — normované rozměry (ISO 6020/2) umožňují přímou náhradu válců jiných výrobců bez úprav stroje.
tags: zaměnitelnost, technical specifications
Co znamenají kódy v označení válce?
Označení rozšiřují opce: tlumení K = plovoucí kroužkové tlumení na obou stranách se seřízením šroubem, SJ150 = distanční kroužek 150 mm pro nestandardní zdvih, SK = odvzdušňovací ventily na obou stranách válce, SD = drenáž vodicího pouzdra — pro dlouhé zdvihy s vyšší rychlostí, odvod G 1/8″ do beztlaké větve, BLV = vyvažovací píst pro vyrovnání objemů v uzavřených okruzích, SPK = indukční proximity snímače obou koncových poloh (nerez, IP69k, PNP, M12) — vázané na tlumení K, BV3B = CETOP 3 deska na zadní hlavě pro přímou montáž ventilu ISO 4401.
tags: technical specifications, objednání
Jaká je dodací lhůta?
Standardně 10–14 pracovních dní, expresní výroba od 48 hodin. Ke každé konfiguraci dodáváme 2D výkres a 3D CAD model .STP zdarma.
tags: dodání

Dostupnost a výhody HYDRAULIKA.store

Standardní výroba cca 10–14 pracovních dní, expresně od 48 hodin; speciální provedení SX může lhůtu prodloužit; dodáváme náhradní díly a servisní sady (náhradní díly a příslušenství), k dispozici je online konfigurátor a průvodce Jak vybrat dvojčinný hydraulický válec; technické zázemí najdete v TechHubu a zásady montáže v článku Montáž, údržba a servis (KIT). Díky normovaným rozměrům válec poslouží i jako přímá náhrada válců jiných výrobců bez úprav stroje.
