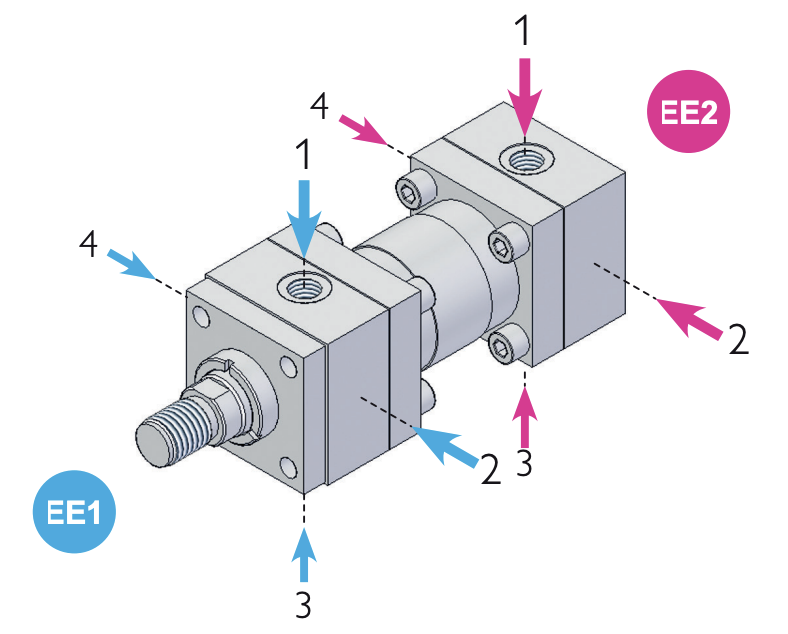

Hydraulický válec CONFORTI HK 125/56 A 500 S

Těžký dvojčinný hydraulický válec řady HK (velké průměry 125–200 mm) dle ISO 6020/2 v provedení s protipřírubami: provozní tlak do 210 bar, 100% zkouška na 315 bar dle ISO 10100. Pro lisy, tvářecí stroje a velké síly při zachování normovaných rozměrů. Více informací o řadě najdete na stránce Hydraulické válce pro dlouhé zdvihy (HD/HK).
Zesílená konstrukce s protipřírubami přenáší vyšší tlaky než svorníkové řady; pístnice CK45 tvrdě chromovaná (volitelně kalená, Nikrom či nerez), volitelný zesílený píst PQ pro rázová zatížení a vyvažovací píst BL pro uzavřené okruhy; těsnicí sady S / L / G / H.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 210 bar 257,7 kN ≈ 26 279 kg · při 100 bar 122,7 kN ≈ 12 514 kg
Tažná síla: při 210 bar 206,0 kN ≈ 21 005 kg
Plocha pístu: 122,72 cm² · mezikruží: 98,09 cm²
Objem oleje na plný zdvih (vysouvání): 6,14 l
Hodnoty jsou teoretické; počítejte s rezervou 10–20 % na tření, zrychlení hmoty a tlakové ztráty.

Vzpěr pístnice — zdvih 500 mm, uchycení A

Kontrola dle katalogové metodiky: CO = zdvih + spacer = 500 mm, LI = CO × FC, bezpečnost 3,5. FC = 0,7 pro vedenou pístnici: dovolená síla ≈ 2 334 kN — rezerva 806 % nad plnou tlačnou silou 257,7 kN. S volným, nevedeným koncem (FC = 2,0) je dovolená síla ≈ 286 kN — stále s rezervou. Konkrétní případ ověříte v kalkulačce vzpěru pístnice.

Technické parametry

Název produktu: Hydraulický válec CONFORTI HK 125/56 A 500 S
Řada: HK – ISO 6020/2 DIN 24554
SKU: HK-125/56-A-500-S
Průměr pístu: 125 mm
Průměr pístnice: 56 mm
Zdvih: 500 mm
Montáž: ISO ME5 – Přední příruba
Zakončení pístnice: Vnější závit (standard)
Tlumení: Bez tlumení
Odvzdušnění: Bez odvzdušnění
Těsnění: S – Standardní těsnění (PU)
Pracovní tlak: do 210 bar · testovací tlak: 315 bar (ISO 10100)

Snímání polohy pístu

Zpětnou vazbu koncových poloh zajišťují indukční proximity snímače SPV / SPZ / SPK vázané na koncové tlumení (nerez, IP69k, PNP, M12); pro spojité měření polohy je k dispozici servoprovedení TX se stejným rozměrovým základem. Podrobně: Snímače polohy hydraulických válců.

Vhodné aplikace

Hydraulické lisy a tvářecí stroje, střižné a ohýbací jednotky, zvedání těžkých celků a energetika — provozy s tlaky nad možnosti 160bar řad. Podrobněji k nasazení: válcovny a tvářecí stroje · energetika a ocelárny. Kdy zvolit jinou řadu: při trvalých radiálních silách a rázech DP dle ISO 6022 (250 bar); pro spojité polohování servořada TX.

Časté dotazy

Čím se liší HK od DK?
Vyšším provozním tlakem (do 210 bar proti 160 bar) a provedením s protipřírubami; rozměrová norma ISO 6020/2 je společná, takže zástavba zůstává.
tags: technical specifications
Co je zesílený píst PQ?
Volitelné provedení pístu pro heavy-duty aplikace s rázy a impulzním zatížením — doporučené v kombinaci s kalenou pístnicí.
tags: technical specifications
