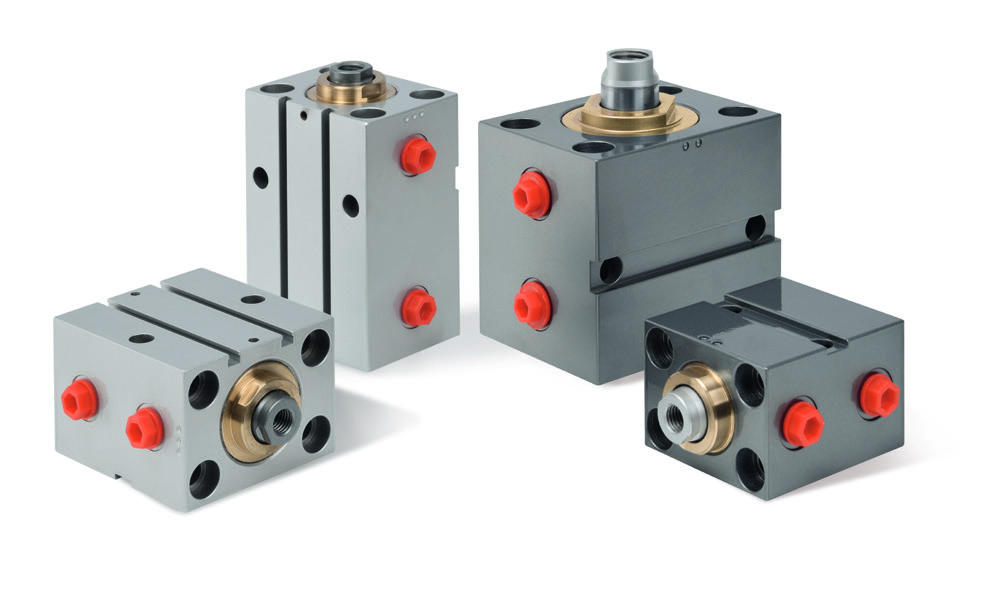

Kompaktní hydraulický válec CONFORTI RQ 100/45 X 100 L

Ocelový kompaktní dvojčinný válec řady RQ: do 250 bar v krátké modulární konstrukci, odolný rázům, tlakovým špičkám i trvalému cyklickému namáhání, kde hliníkové řady nestačí. Více informací o řadě najdete na stránce Kompaktní hydraulické válce (RP/MP/RQ).
Modulární stavebnicové tělo zjednodušuje integraci do stroje; každý kus prochází před expedicí funkční zkouškou. Olejové přípojky: závitové, nebo s O-kroužkem, vpředu, z boku i vzadu, volitelně doplňkový pár portů (AS); pístnice má standardně vnitřní závit — k dispozici koncovky EM i plovoucí kloub.

Síla a spotřeba oleje

Tlačná síla: F = p × A · při 250 bar 196,3 kN ≈ 20 022 kg · při 100 bar 78,5 kN ≈ 8 009 kg
Tažná síla: při 250 bar 156,6 kN ≈ 15 968 kg
Činná plocha: 78,54 cm² · mezikruží: 62,64 cm²
Objem oleje na plný zdvih: 0,79 l
Hodnoty jsou teoretické; počítejte s rezervou 10–20 % na tření, zrychlení hmoty a tlakové ztráty.

Vzpěr pístnice — zdvih 100 mm, uchycení X

Krátké standardní zdvihy 20–100 mm — vzpěr pístnice není u kompaktní řady kritický.

Technické parametry

Název produktu: Kompaktní hydraulický válec CONFORTI RQ 100/45 X 100 L
Řada: RQ – kompaktní řada
SKU: RQ-100/45-X-100-L
Průměr pístu: 100 mm
Průměr pístnice: 45 mm
Zdvih: 100 mm
Montáž: X – Přední závitové otvory
Zakončení pístnice: Vnitřní závit (standard)
Tlumení: Bez tlumení
Odvzdušnění: Bez odvzdušnění
Těsnění: L – Nízké tření (PTFE)
Pracovní tlak: do 250 bar · testovací tlak: 375 bar (ISO 10100)

Snímání polohy pístu

Ocelová řada RQ magnetický píst nemá; koncové polohy lze hlídat externími mechanickými spínači s pojistkou proti pootočení, mezipolohy řeší hliníková řada MP. Přehled: Snímače polohy hydraulických válců.

Vhodné aplikace

Formy a nástroje s vysokými silami, těžké upínací systémy, jednoúčelová zařízení s rázy do 250 bar. Podrobněji k nasazení: vstřikolisy a plastikářský průmysl · těžké upínání. Kdy zvolit jinou řadu: pro snímání polohy pístu hliníková řada MP (do 160 bar).

Časté dotazy

Je válec zaměnitelný s jinými výrobci?
Ano — normované rozměry (kompaktní stavebnice) umožňují přímou náhradu válců jiných výrobců bez úprav stroje.
tags: zaměnitelnost, technical specifications
Jaká je dodací lhůta?
Standardně 10–14 pracovních dní, expresní výroba od 48 hodin. Ke každé konfiguraci dodáváme 2D výkres a 3D CAD model .STP zdarma.
tags: dodání

Dostupnost a výhody HYDRAULIKA.store

Standardní výroba cca 10–14 pracovních dní, expresně od 48 hodin; dodáváme náhradní díly a servisní sady (náhradní díly a příslušenství), k dispozici je online konfigurátor a průvodce Jak vybrat dvojčinný hydraulický válec; technické zázemí najdete v TechHubu a zásady montáže v článku Montáž, údržba a servis (KIT). Díky normovaným rozměrům válec poslouží i jako přímá náhrada válců jiných výrobců bez úprav stroje.
